RME M-1620 Pro 錄音介面

RME M-1620 Pro - 16 進 / 20 出 AD/DA 轉換器（ADAT / Milan / MADI）

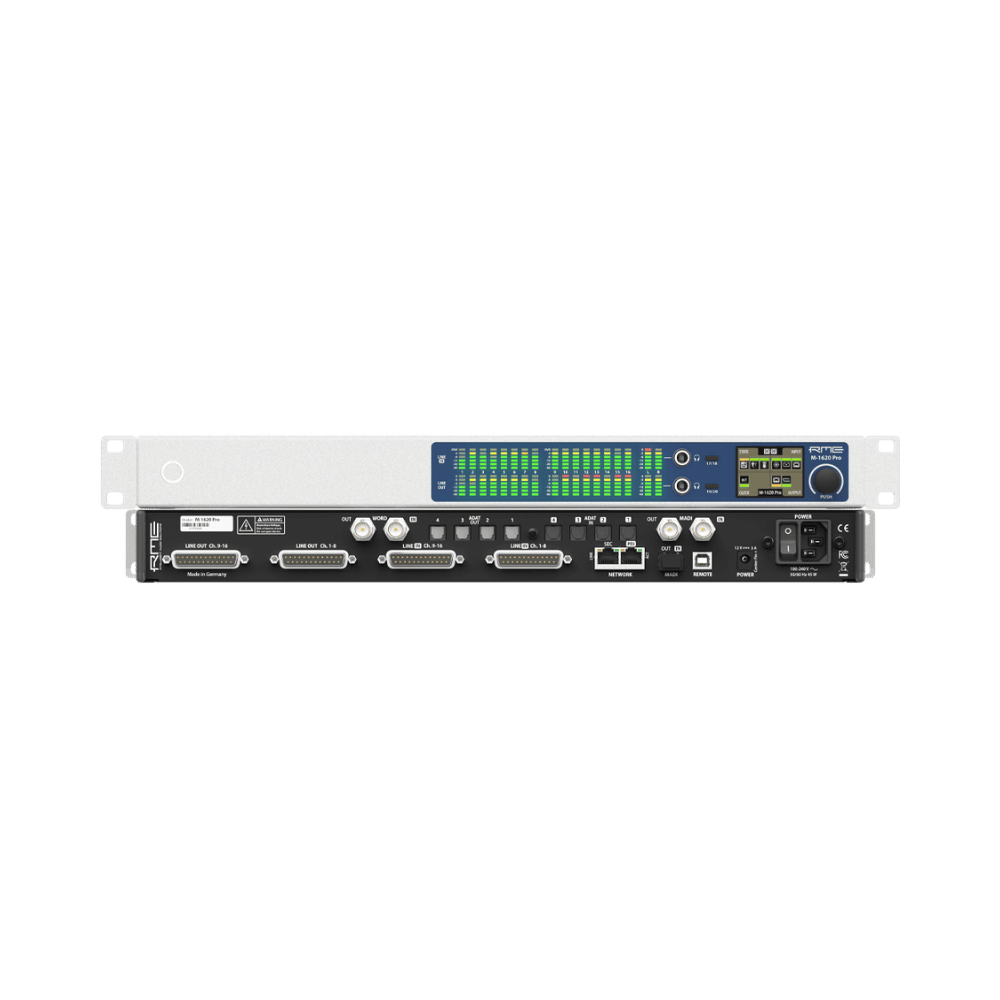

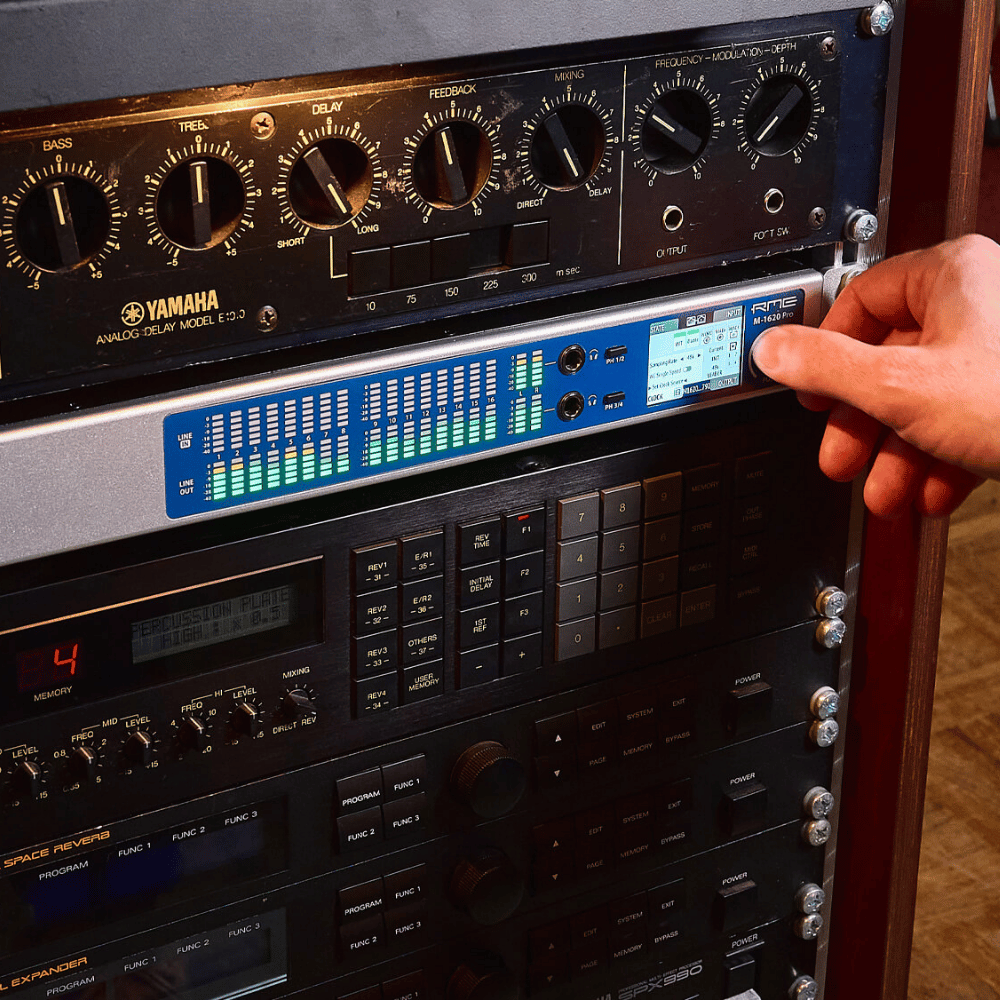

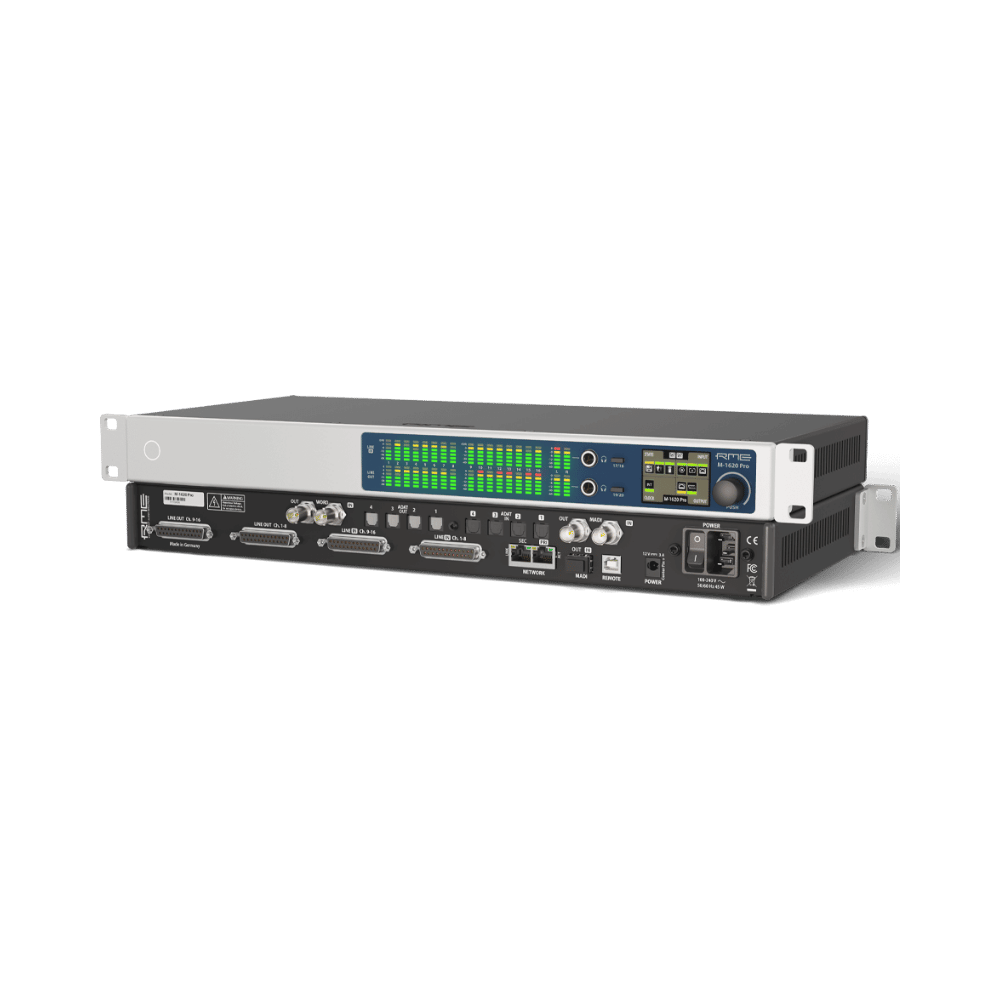

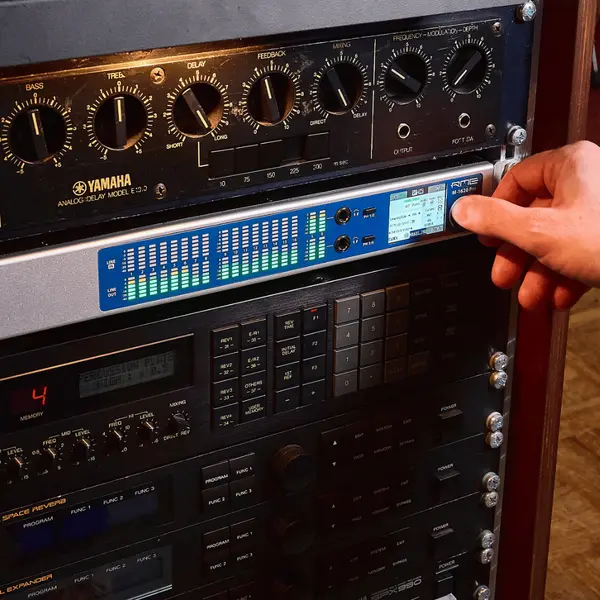

RME M-1620 Pro 將 16 路類比 line 訊號（每聲道可切換至最高 +24 dBu）在 MADI、ADAT 與 Milan 網路技術間雙向轉換。全新設計前面板結合 LED 電平表與顯示幕，並內建兩組獨立耳機監聽輸出，全部收納於 1U 19 吋機架。頂級轉換器與彈性內部路由，讓它成為任何音訊網路的核心。

產品特色

轉換與音訊網路

・16 進 / 20 出 AD/DA（16 路 Line 輸出 + 2 組耳機，共 20 個 DA 聲道），24-bit

・整合 MADI、ADAT、Milan（AVB）音訊網路

・Milan 認證：48 kHz 最高 128 聲道（96 kHz 96 聲道、192 kHz 64 聲道），確定性網路、精準固定延遲

・採開放 IEEE 1722.1（ATDECC）標準，供控制器讀取狀態與可設定選項

冗餘與可靠性

・雙網路、雙 MADI 連接

・除內建 AC 電源外，另具受監控 DC 輸入（選配冗餘 PSU）

・獨特系統會在異常時清楚示警，確保運作不中斷

・多層冗餘設計，特別適合各類現場擴聲應用

時脈與整合

・SteadyClock FS 參考級數位時脈，超低 jitter、高抗擾

・可手動設定 aliasing 濾波器，優化脈衝與頻率響應

・獨立 Word Clock BNC、同軸 MADI，選配光纖 MADI（SFP 模組，可熱插拔）

・輕鬆整合進既有 MADI 基礎設施；為既有 MADI 器材加上類比與 AVB I/O

Standalone 操作與遠端控制

・完整 standalone：可在機身直接調整設定、叫用使用者自訂 Preset

・前面板直接控制所有裝置狀態

・RME AVB 裝置可透過任一網路連線（含 Wi-Fi）以 web 介面遠端控制

・內建路由矩陣：任意類比輸入、數位訊號與 AVB 串流皆可快速路由到耳機監聽

詳細規格

Line 輸入 1–16

・解析度：24-bit

・輸入電平每聲道可切換：+24 / +19 / +13 dBu @ 0 dBFS

・AC 耦合、全對稱訊號路徑（servo-balanced）

・輸入阻抗：9.5 kΩ

・SNR @ +24 dBu（44.1 kHz）：117.0 dB（未加權）、120.7 dBA

・THD @ -1 dBFS：< -111 dB（< 0.00029%）

・THD+N @ -1 dBFS：< -108 dB（< 0.00039%）

・頻率響應（44.1 kHz，-0.1 dB）：5 Hz – 20.5 kHz

・聲道分離度：> 110 dB

Line 輸出 1–16

・解析度：24-bit

・輸出電平每聲道可切換：+24 / +19 / +13 dBu @ 0 dBFS

・DC 耦合、全對稱訊號路徑（truly balanced）

・輸出阻抗：平衡 200 Ω、非平衡 100 Ω

・SNR @ +24 dBu：119.9 dB（未加權）

・THD @ +19 dBu：< -120 dB（< 0.0001%）

・THD+N @ +19 dBu：< -113 dB（< 0.0002%）

・頻率響應（44.1 kHz，-0.1 dB）：0 Hz – 20.3 kHz（Sharp Filter，預設）

・聲道分離度：> 110 dB

耳機輸出 Phones 1/2、3/4

・解析度：24-bit

・6.3 mm TRS：立體聲（非平衡）或單聲道（平衡）

・最大輸出電平：+4 / +19 dBu（平衡模式 +10 / +25 dBu），每組 TRS 可獨立切換

・SNR @ +19 dBu：> 109 dB（未加權）、> 111 dB(A)

・THD+N @ +4 dBu（32 Ω 負載）：< -100 dB（< 0.001%）

連接

・16 x Line 輸入、16 x Line 輸出

・2 x 耳機輸出（6.3 mm TRS）

・4 x ADAT I/O

・1 x MADI 同軸 I/O；選配 1 x MADI 光纖 SFP

・2 x Gigabit Ethernet（802.3，供 Milan / AVB）

・1 x Word Clock I/O

・USB（韌體更新與遠端控制）

・選配冗餘 PSU

一般規格

・機箱：1U 單層 19 吋機架

・韌體：3.0.7 起加入 Milan 認證
