4MS - SCM Plus

SCM Plus 是一款具備八個 gate 輸出的時鐘倍頻器，並具備複雜的節拍操作功能。它將經典的 Shuffling Clock Multiplier (SCM) 和 SCM Breakout (SCMBO) 結合在一個模組中，並使用比前代更高精度的硬體。

產品特色

• 八個 gate 輸出，每個輸出最多可倍頻至 x32
• 五個滑動/打亂/跳過的時鐘輸出和三個穩定的時鐘輸出
• 五個旋鈕帶有 CV 接口：
  • Rotate：改變倍頻數量
  • Slip：使特定的節拍提前
  • Shuffle：選擇哪些節拍受到 Slip 的影響
  • Skip：在模式中省略某些節拍
  • Pulse Width：控制輸出脈衝的寬度
• Resync 觸發輸入重置滑動/打亂/跳過計數器
• 4x Fast 按鈕和 gate 接口將倍頻量增加四倍
• Mute 按鈕和 gate 接口停止所有輸出
• Save Clock 功能在啟動時恢復最後保存的節奏

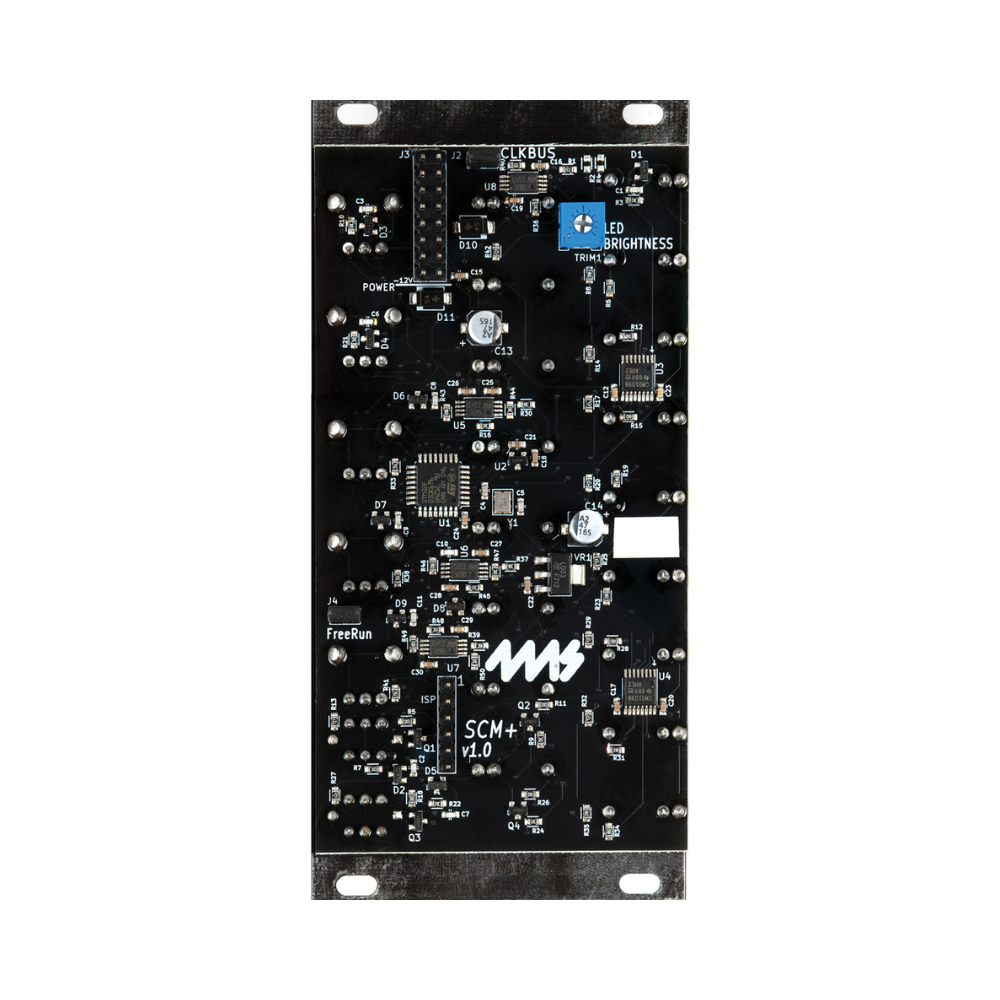

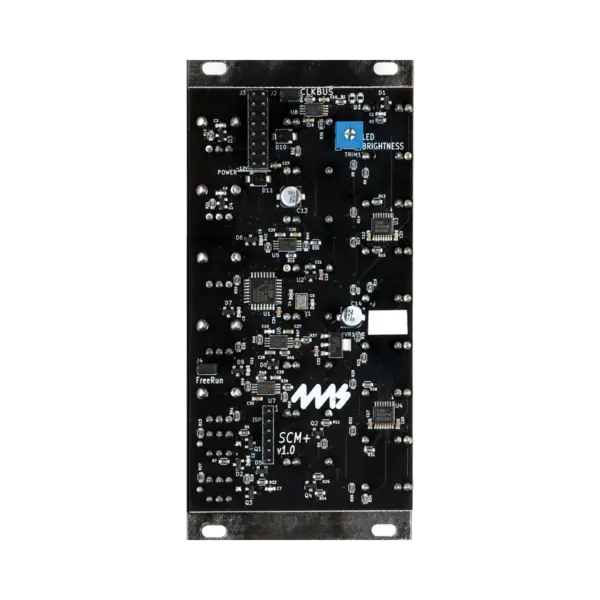

• Clock Bus 跳線允許模組通過電源總線從其他模組接收節奏
• Free Run 跳線允許設備在沒有外部時鐘的情況下運行
• LED 調光微調器允許自定義 LED 亮度
• 12HP Eurorack 模組

詳細規格

• 12HP Eurorack 格式模組
• 最大深度 0.95 英吋（24mm），包括電源線
• 16 針 Eurorack 電源接頭

電源消耗：

• +12V：最大 52mA
• -12V：15mA

Clock 輸入：

• 閾值：2.5V
• 最大頻率：40kHz

Clock 輸出：

• 12V gate 輸出，上升/下降時間約 1us
• 最大頻率：40kHz
• 抖動（x1 輸出）：小於 120BPM 時最大 30µs，大於等於 120BPM 時最大 5µs
• 延遲（clock 輸入到 x1 輸出）：最差情況 8µs，典型值 3.5µs

CV 輸入：

• Rotate、Slip：旋鈕衰減接口信號。全範圍：0V 至 +3.3V
• Shuffle、Skip、PW：旋鈕偏移接口信號。全範圍：-5V 至 +5V

Gate 輸入：

• 4x Fast、Mute：閾值 2.5V。按鈕切換狀態。
