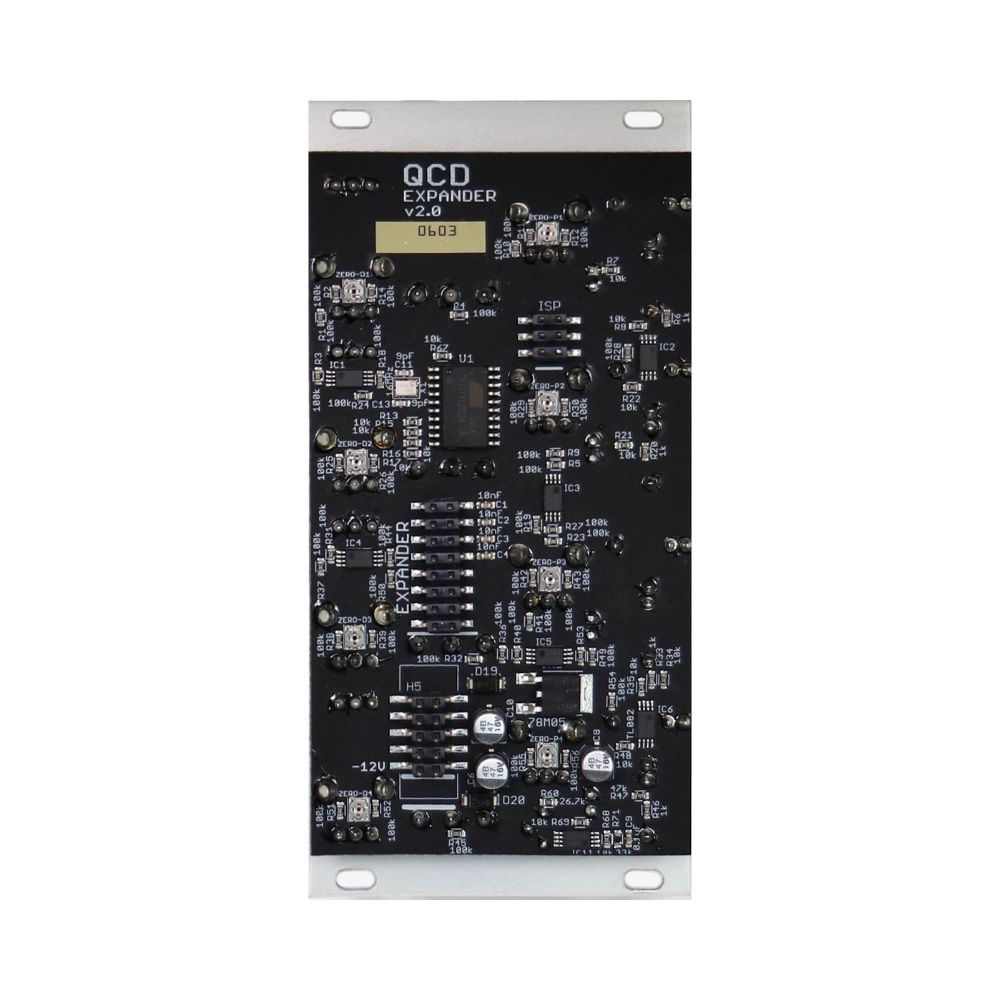

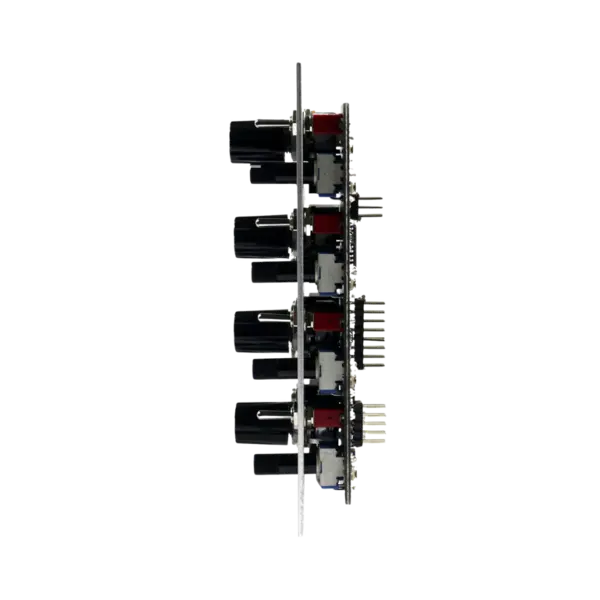

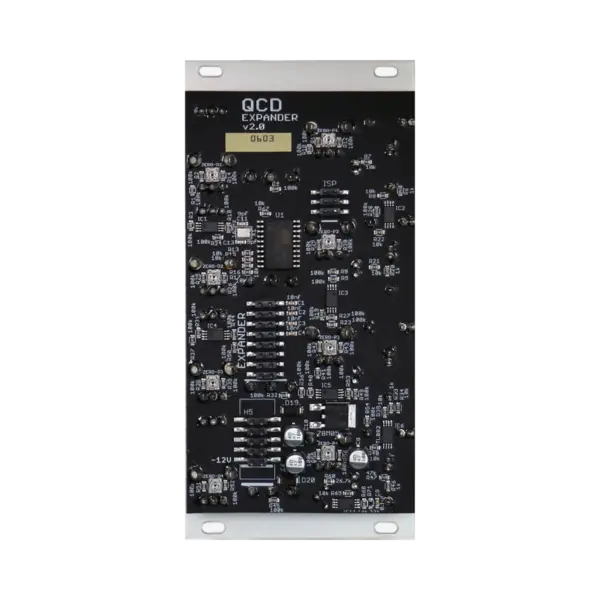

4MS - QCD Expander

QCD Expander 是 Quad Clock Distributor (QCD) 的擴展模組。

QCD Expander 增加了許多功能，使 QCD 變成一個程式化的非線性序列器。每個通道都有一個 CV 觸發延遲（Pulse Width）接口和旋鈕，額外的輸出接口具有三種可選模式，以及所有 CV 輸入接口的衰減反相器。通過自連接，可以輕鬆實現演化節奏和擺動/搖擺模式，並完全控制標準的節奏模式。

產品特色

• 通過 16 線帶狀電纜（隨附）連接到 QCD 模組
• 為每個 QCD 通道增加更多功能：
  • 多模式輸出接口 INV OUT 鏡像主 QCD 輸出的節奏
  • 每個 INV OUT 接口的模式開關：
    • 延遲觸發模式
    • 反向閘極模式
    • 搖擺模式（延遲 + 原始觸發）
  • PW/Delay 旋鈕控制 INV OUT 接口的觸發延遲時間（或反向閘極模式下的脈衝寬度）
  • 同時控制主 QCD OUT 接口的脈衝寬度
  • CV 輸入接口，用於外部控制
  • 衰減反相器允許一個通道精確調制另一個通道的延遲或脈衝寬度
• Div/Mult CV 衰減旋鈕：
  • 控制主 QCD Div/Mult CV 接口上的信號將如何調制節奏
  • 用於精確地用一個通道調制另一個通道的速度
• 可以從前面板調整全局 LED 亮度

詳細規格

• 模組尺寸：
  • 12 HP Eurorack 格式模組
  • 深度 0.98 英吋（25mm）
• 電源消耗：
  • +12V 軌道：最大 44mA
  • +5V 軌道：未使用
  • -12V 軌道：最大 30mA
• QCD Expander 包裝內含：
  • 10-to-16 針電源線
  • 16-to-16 針電源線（用於連接 QCD）
  • 4 顆 M3 Knurlie 螺絲
