miniDSP FLEX HT/HTn DAC 家庭劇院

關於 miniDSP Flex 數位訊號處理器

miniDSP Flex HT 是一款數位空間校正處理器，將完整的八通道 DSP 功能與多樣化輸入／輸出整合進迷你機身，並具備 HDMI ARC/eARC 功能。

Flex HT 是 miniDSP 為了打造迷你、多通道處理器並具有 HDMI ARC/eARC 功能的產品。將完整的八個通道 DSP 功能和各種輸入/輸出集成到這個令人難以置信的小型外殼中。

八通道音訊輸入通過 HDMI 上的 eARC 線性 PCM，或 USB 音頻進行。額外的立體聲輸入支持 SPDIF 和 TOSLINK 光纖。在內部，我們提供了完整的 miniDSP Flexible 功能：低音管理、參數均衡、分音器、高級雙二次編程以及延遲/增益調整。此外，miniDSP Flex HT 可以通過全頻率的 Dirac Live® 軟體升級，這是世界上領先的房間校正系統，升級方式詳見本頁下方。

miniDSP Flex HT 是現代緊湊家庭劇院和多聲道音響的完美解決方案。只需要讓您的創造力發揮其餘部分！

加購全球最先進的數位校正系統 - DIRAC Live
由此進入看操作步驟說明！

miniDSP DC Control

產品特色

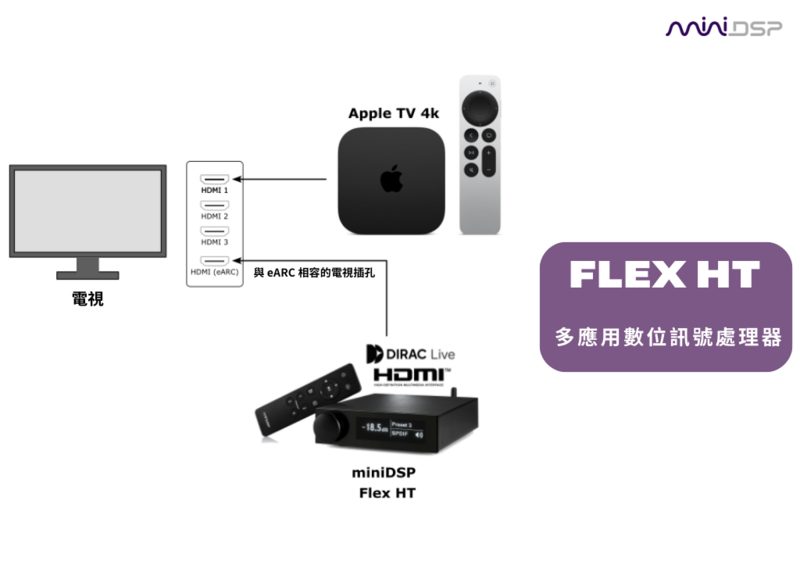

• HDMI eARC/ARC 整合：支援 8 聲道 Linear PCM 音訊回傳，完美對接現代智慧電視系統。
• 強大 DSP 核心：搭載 32-bit 浮點運算 SHARC DSP，提供精確的訊號處理能力。
• 多聲道 USB 音訊：支援 USB Audio Class 2，可作為電腦的高階多聲道 DAC 介面。
• Dirac Live 空間校正：支援升級至 Dirac Live®（全頻版），解決空間聲學問題，優化聽感。
• 靈活的低頻管理：內建完整的低音管理與分音器設定，可精細調整主聲道與超低音的銜接。
• 發燒級音質規格：極低的 THD+N 失真率與高訊噪比，確保純淨的音訊輸出。

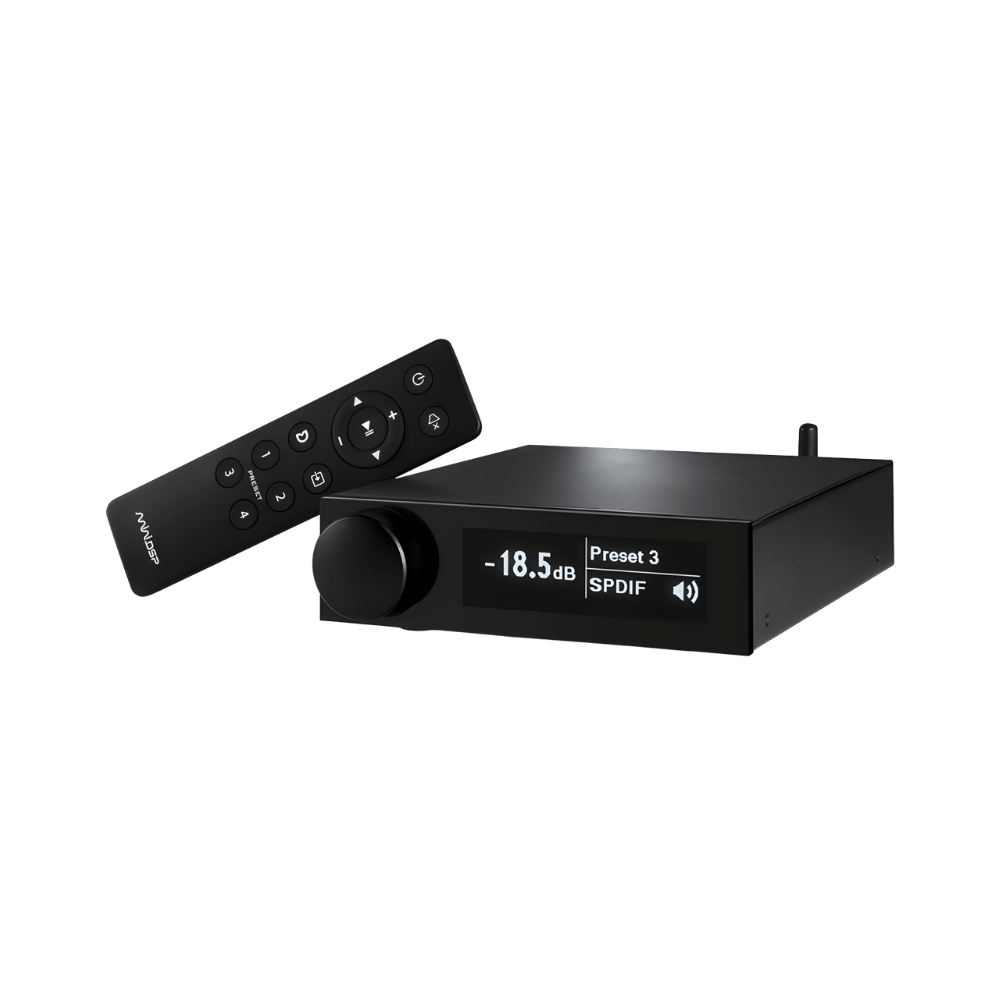

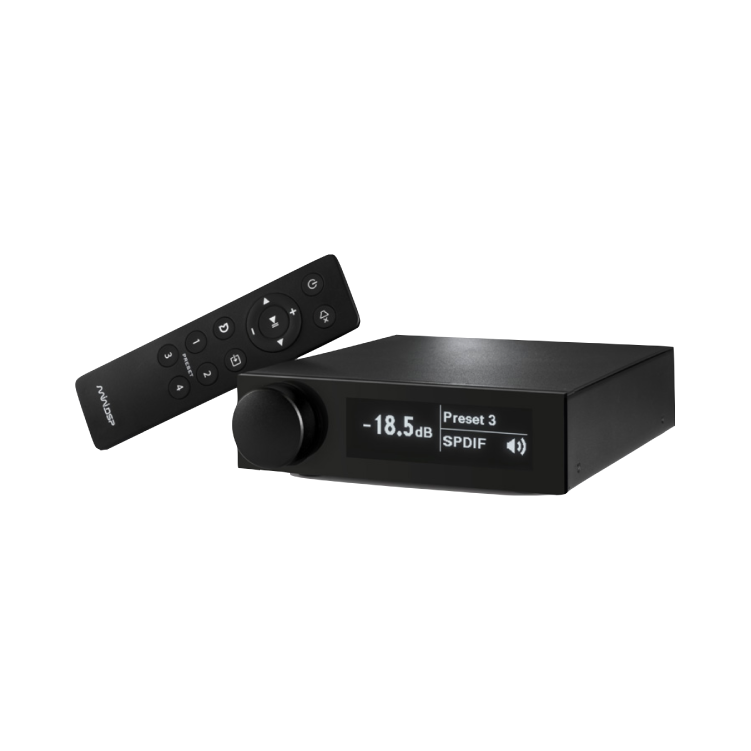

• OLED 顯示螢幕：前面板配備清晰的 OLED 螢幕與控制旋鈕，資訊一目瞭然。
• 紅外線遙控：隨附 IR 遙控器，並支援學習功能，輕鬆控制音量與切換預設。
• 體積輕巧：緊湊的金屬機身設計，易於隱藏或擺放於任何視聽空間。

包裝內含

• Flex HT 本體*1
• 遙控器*1
• 12V 變壓器*1（附多國轉接頭）
• USB Type-B - A 線材*1

軟體升級

• Dirac Live®：支援多通道房間校正軟體，提供 20~20kHz 全範圍校正。
• 升級方式詳見本頁

典型應用

• 家庭影院系統：支援 5.1 和 7.1 聲道音頻配置
• 多低音揚聲器配置：支援多個低音揚聲器的靈活配置

新款 FLEX HTn - 加入 DANTE 連結

產品特色

核心處理與規格

・32-bit 浮點 400 MHz Analog Devices SHARC DSP（ADSP21489）

・多核 XMOS USB Audio 處理器

・8 聲道 DSP 處理，機身超小巧（150 x 180 x 41 mm）

・發燒級低噪與失真：SNR 128 dB(A)、THD+N -111 dB（0.0003%）

・White/Black OLED 前面板 + IR 遙控

Dante / AES67 網路音訊（HTn 版專屬）

・內建 8 聲道 Dante / AES67 Audio-over-IP 介面

・多聲道數位音訊可透過網路串流至相容喇叭、擴大機、處理器

・市面最低成本的「多聲道 USB Audio → 多聲道 Dante 介面 + DSP」方案

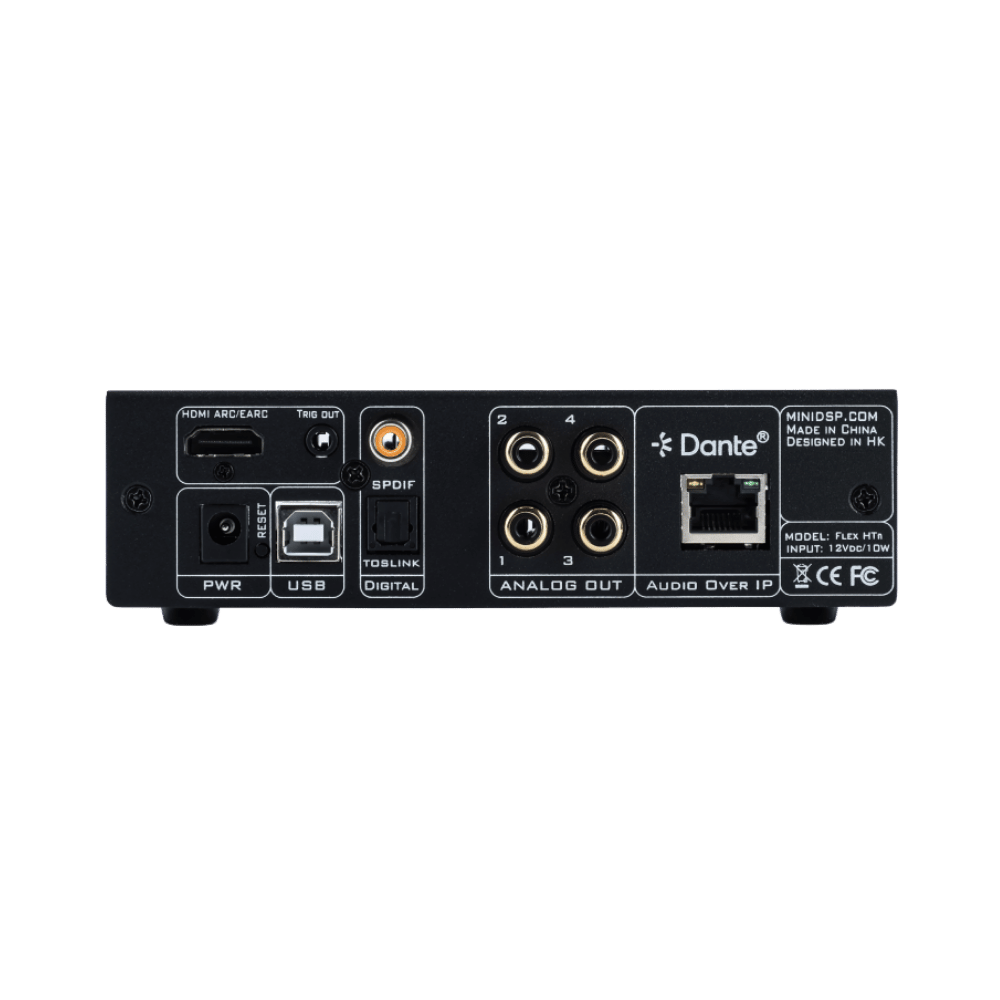

・選 Dante 版時：類比輸出 4ch + Dante 輸出 8ch

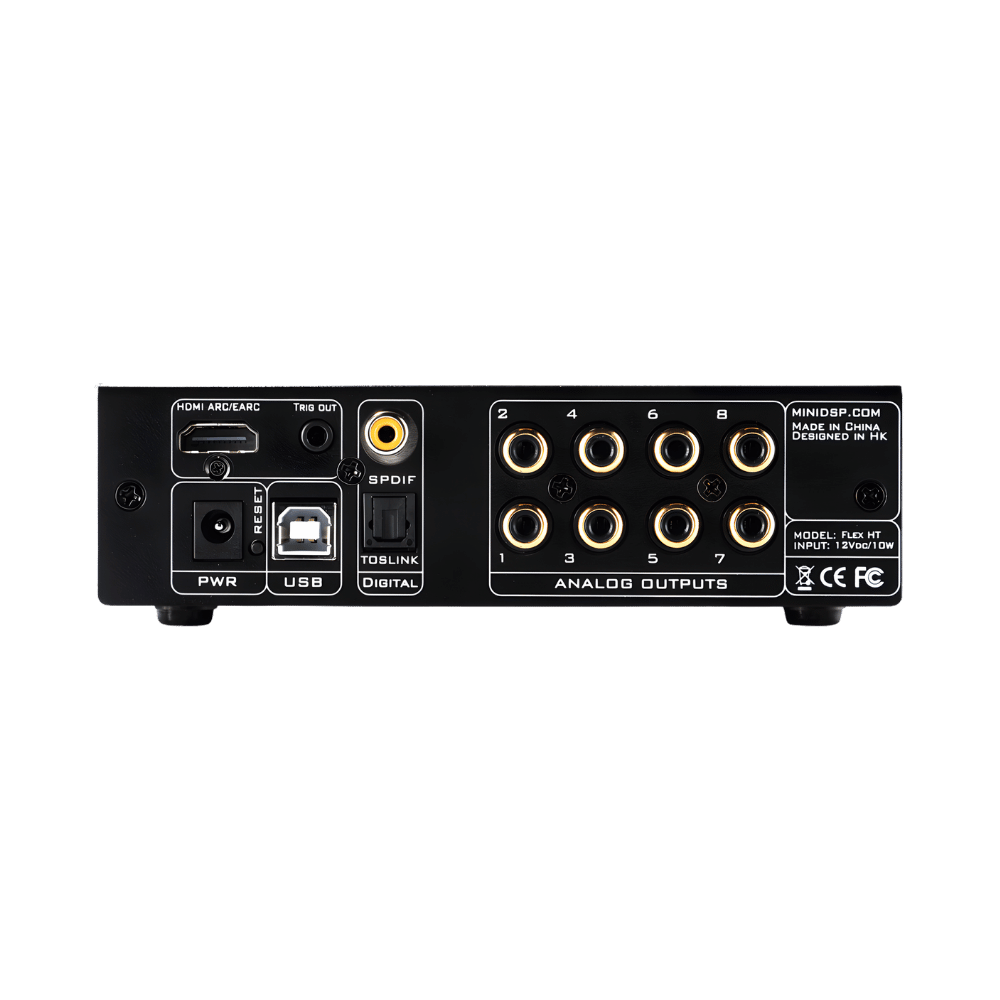

輸入與輸出

・輸入：HDMI eARC（最高 8ch LPCM）、多聲道 USB Audio（最高 7.1）、SPDIF（RCA）、Optical（Toslink）立體聲

・HDMI ARC/eARC，支援 CEC（靜音／音量／待機）

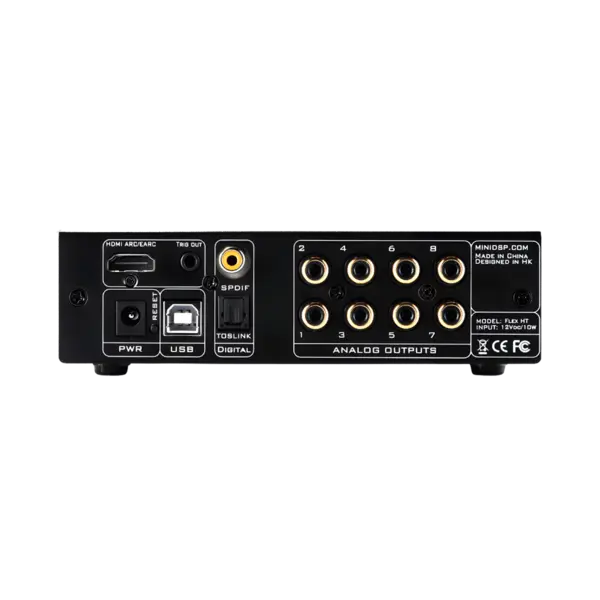

・類比輸出：標準 8ch RCA（選 Dante 版為 4ch 類比 + 8ch Dante）

・12V trigger out 可連動擴大機開關機

DSP 工具箱與房間校正

・完整 miniDSP DSP 工具箱：路由、Bass Management、Parametric EQ、可設定分頻、進階 biquad、延遲與增益

・可選升級多聲道（8ch）Dirac Live 3.x 全頻段房間校正（20 Hz–20 kHz）

・最多 4 組 Preset

・miniDSP Device Console 即時控制，支援 OTA 韌體／軟體更新

詳細規格

處理引擎

・DSP：Analog Devices 浮點 SHARC ADSP21489 @ 400 MHz

・處理精度／取樣率：32-bit / 48 kHz

USB Audio

・UAC2，附 Windows ASIO 驅動、Mac/Linux 隨插即用

・多聲道 USB Audio（8ch）最高 7.1 配置，32-bit / 44.1~96 kHz

I/O 架構

・8ch IN（USB/HDMI）或 2ch IN（Toslink/SPDIF）→ DSP → 8ch OUT

HDMI

・ARC/eARC，最高 8ch LPCM 串流，取樣率 20–96 kHz

・注意：機身不解碼 Dolby/DTS，訊源須輸出 PCM 模式

數位輸入

・1 x SPDIF（RCA，立體聲）

・1 x Optical（Toslink，立體聲）

・支援取樣率 20–216 kHz；立體聲訊源自動指派至 Input 1&2

類比輸出

・標準：8 x 非平衡 RCA（選 Dante 版為 4ch 類比 + 8ch Dante）

・輸出阻抗：200 Ω

・最大電平：2 Vrms

・頻率響應：20 Hz–20 kHz ±0.05 dB

・SNR（D/A）：125 dB(A)（DRE 啟用）

・THD+N（D/A）：-111 dB（0.0003%）

・Crosstalk（D/A）：-120 dB

Dante / AES67 介面（HTn 版）

・8 聲道 Dante / AES67 Audio-over-IP 輸出

濾波與 DSP

・miniDSP DSP 工具箱：路由／Bass Management／PEQ／分頻／增益／延遲

・可選升級 Dirac Live 3.x 多聲道全頻段校正（20 Hz–20 kHz）

・Preset：最多 4 組

控制與電源

・Device Console 即時控制（Mac/Win），OTA 更新

・HDMI CEC：靜音／音量／待機

・12V trigger out：連動外部擴大機開關

・電源：外接 12V / 1.6A（US/UK/EU/AU 插頭）

・耗電：4.8 W（idle）／2.9 W（standby）

・尺寸：150 x 180 x 41 mm

內容物

・Flex HTn 數位音訊處理器

・IR remote v2 遙控

・12V 通用電源供應器（UK/EU/US/AU 插頭）

・USB 線
