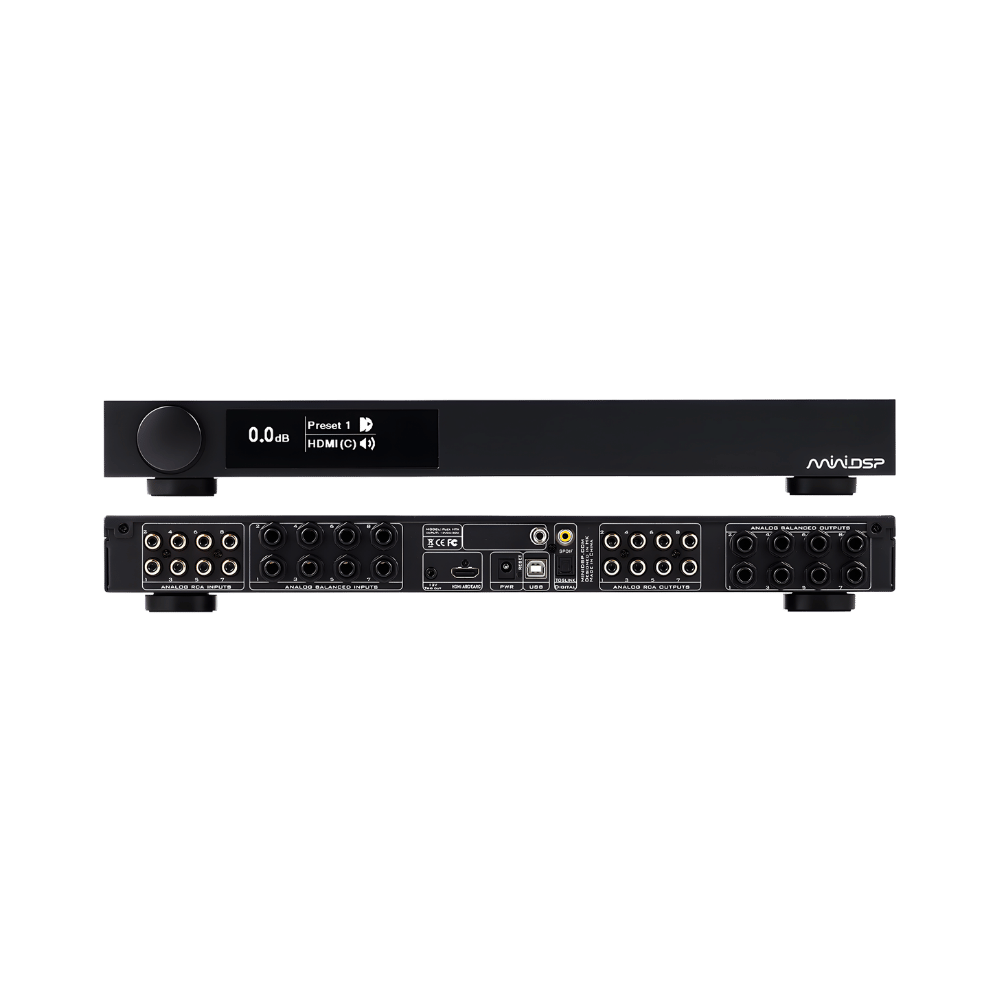

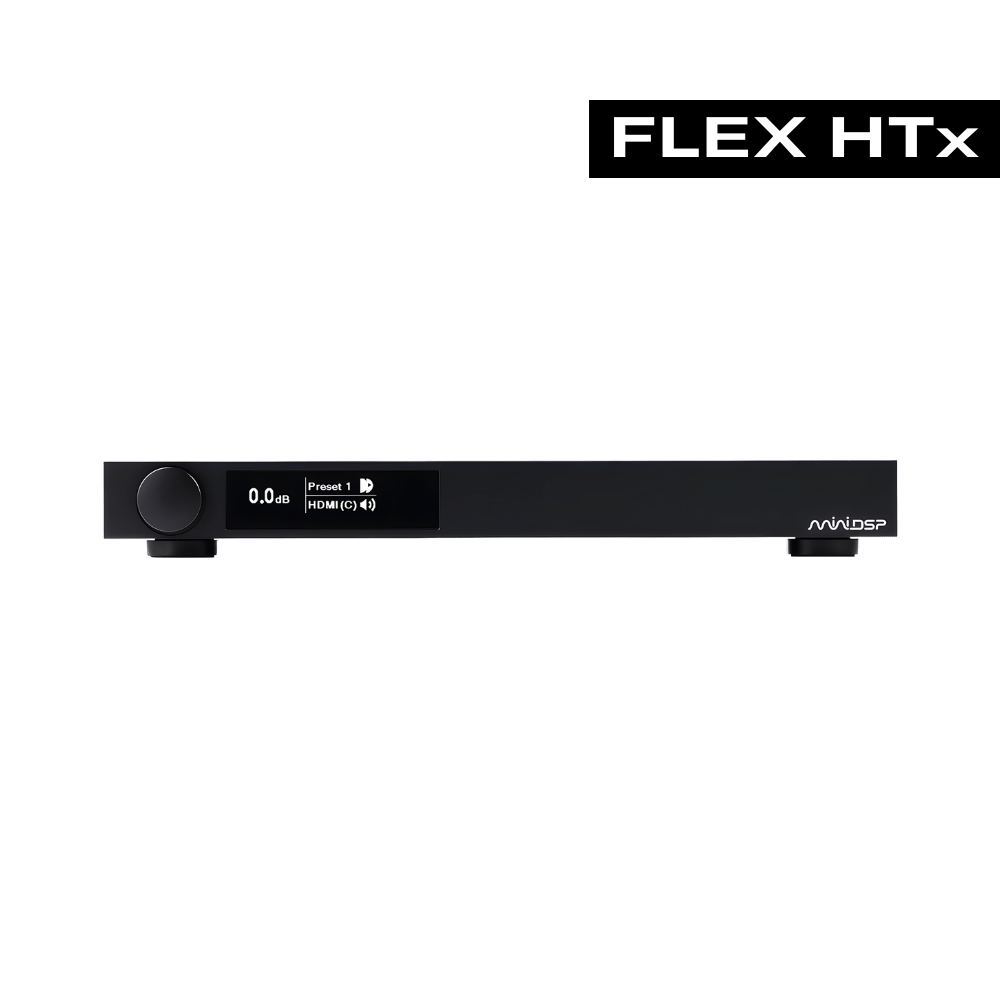

關於 miniDSP Flex HTx 數位訊號處理器

Flex HTx 是 Flex HT 的大型版本，旨在滿足對具有 HDMI ARC/eARC 功能以及出色的類比和 USB 音訊功能的多通道處理器的需求。在一個機架單元中，我們盡可能地提供了所有可能的連接性。

八通道音訊輸入通過類比音訊（RCA 和 TRS）、HDMI1 上的 eARC 線性 PCM，或 USB 音訊進行。額外的數位立體聲輸入支持 SPDIF 和 TOSLINK 光纖。在內部，我們提供了完整的 miniDSP 彈性路由和音訊處理功能套件：低音管理、參數均衡、分音器、高級雙二次編程以及延遲/增益調整。此外，miniDSP Flex HTx 可以通過全頻率的 Dirac Live® 軟件升級，這是世界上領先的房間校正系統。

繼續專注於價格實惠的高性能音訊，Flex HTx 具有類領先的低噪音和失真指標。OLED 前面板顯示屏和音量控制/編碼旋鈕提供了方便的控制。

miniDSP Flex HTx 是現代家庭劇院和多聲道音響的理想解決方案。

提醒：請注意，Flex HTx 不支持位流（例如 Dolby/DTS）解碼。音訊源必須能夠輸出線性 PCM（LPCM），以支持 HDMI 上的多聲道。

產品特色

• 處理器：32位浮點 400MHz Analog Devices SHARC DSP
• 多核 USB 音訊處理器（XMOS）
• HDMI EARC/ARC 接口，支持 PCM 格式的多聲道音訊。請注意，Flex HTx 不支持位流格式（Dolby/DTS 編碼）。
• 可選升級到 Dirac Live® 3.x 數位房間校正，多聲道（8通道）全頻房間校正（20~20kHz）
• 音響發燒級性能，噪音地板和失真極低（SNR @127dB（A），THD+N @ -120dB（0.0001%））
• 輸入：立體聲數位（SPDIF/Optical），多聲道 USB 音訊串流（最多 7.1）
• 輸出：8通道音訊複製到非平衡（RCA）
• 白色/黑色 OLED 前面板控制器，帶有 IR 控制
• 通過 miniDSP 設備控制台（DC）進行控制和配置
• 可以安裝在機架上，帶可拆卸的 Rack Ears

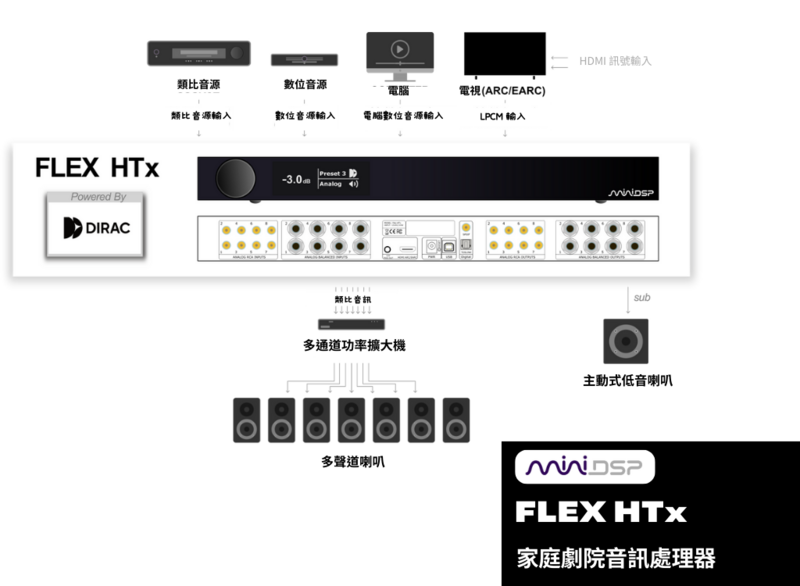

FLEX HTx 建議配置圖

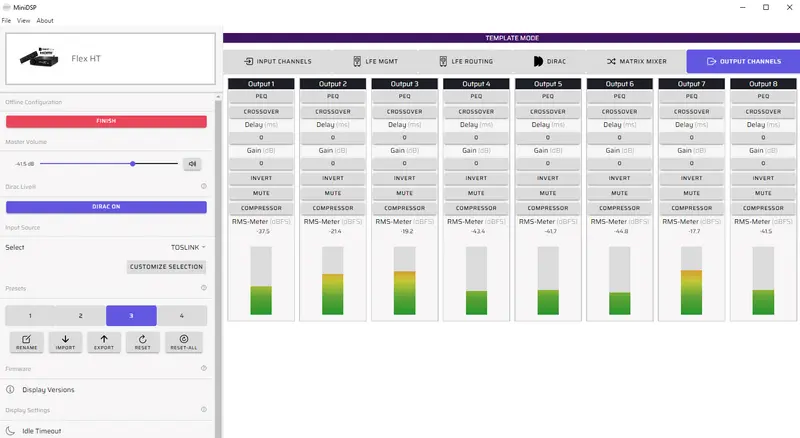

miniDSP DC Control

miniDSP DC Control

產品手冊 / Q&A 下載區

• Product Brief - Flex HTx
• Flex HTx - User Manual
• Flex HT FAQ - Most Frequently Asked Questions

包裝內含

• Digital Audio Processor - Flex HTx
• IR remote v2
• 12V univeral power supply (UK/EU/US/AU plugs)
• USB cable
• Removeable Rack EARS (1RU)

詳細規格

Digital Signal Processing Engine

Analog Devices Floating point SHARC DSP: ADSP21489 @ 400MHZ

Processing resolution / Sample rate

32 bit/48 kHz

USB Audio support

UAC2 Audio - ASIO driver provided (Windows) - Plug&Play (Mac/Linux)
Multichannel USB Audio interface (8ch) for up to 7.1 configurations / 32bit / 44.1~96kHz

Input/Output DSP structure

8ch IN (USB/HDMI/Analog) or 2ch IN (Toslink/SPDIF) => DSP =>  8 channels OUT (Analog)

Digital Stereo Audio

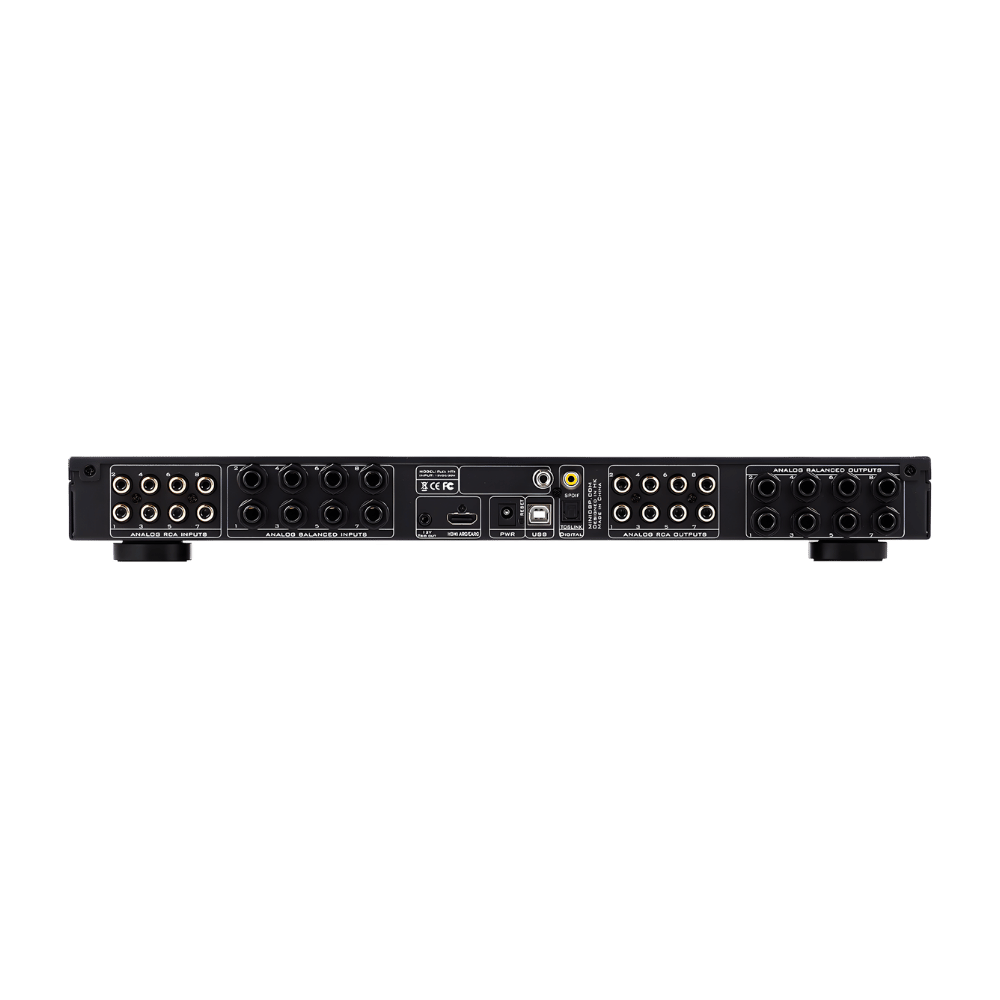

Input Connectivity

1 x SPDIF (stereo) on RCA connector,
1 x OPTICAL (stereo) on Toslink connector
Supported sample rates: 20 – 216 kHz / Stereo source will be automatically assigned to Input 1&2

HDMI connectivity

ARC/EARC compliant for up to 8ch of LPCM audio streaming
Supported sample rates: 32 – 96 kHz / Supported sample sizes: 16-24bits
WARNING: No onboard Dolby/DTS decoding. Use your source (E.g. TV) to output in PCM mode.

Balanced 6.35mm TRS

Unbalanced RCA

Analog Audio Input Connectivity

8 x Balanced TRS

8 x Unbalanced RCA

Analog Audio Input Impedance

200 kΩ

100 kΩ

Analog Audio Output Impedance

300 Ω

150 Ω

Analog Input/Output Max Level

4 Vrms/4 Vrms

2 Vrms/2 Vrms

Frequency Response

20 Hz – 20 kHz ± 0.1 dB

20 Hz – 20 kHz ± 0.1 dB

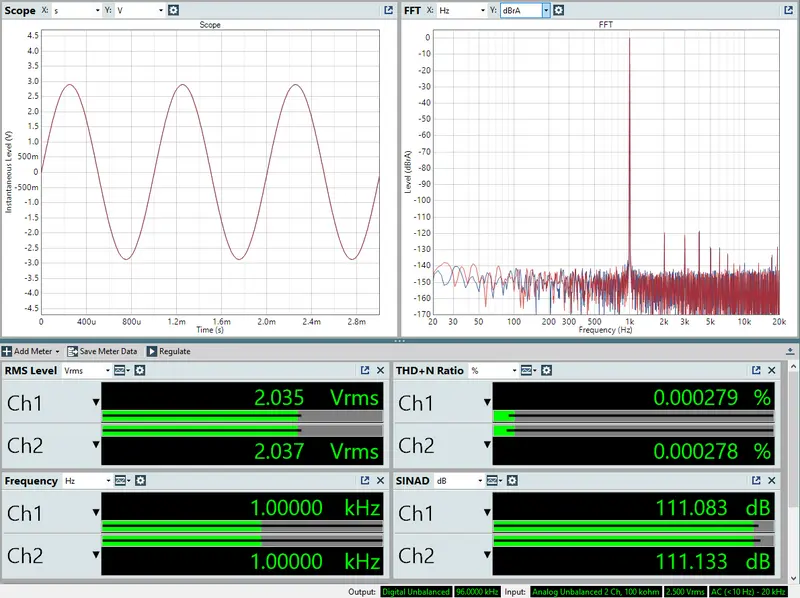

Digital to Analog (input 1 kHz, 0 dBFS) / AES17 20kHz LPF

SNR

127 dB(A)

124 dB(A)

THD+N / SINAD

-120 dB (0.0001 %) / 120dB SINAD

-117 dB (0.00014 %) / 117dB SINAD

Crosstalk

-132 dB

-120dB

TRS Analog to Analog (input 1 kHz, 4 V RMS) / AES17 20kHz LPF

SNR

120 dB(A)

118 dB(A)

THD+N / SINAD

-114 dB (0.0002 %) / 114dB SINAD

-112 dB (0.00025 %) / 112dB SINAD

Crosstalk

-130 dB

-120 dB

Filtering Technology

miniDSP DSP toolbox (routing, bass management, parametric EQ, crossover, gain/delay). Optional software upgrade to multichannel Dirac Live® 3.x Full Range correction (20 Hz – 20 kHz)

DSP Presets

Up to 4 presets

外觀尺寸

41.5 x 429 x 236 mm

配件

遙控器

Power Supply

Included external switching Power Supply 12V/1.6A (US/UK/EU/AU plugs)

Trigger out

12V trigger out controls external ON/OFF powering of amplifiers, 3.5mm jack

CEC control

HDMI CEC command for Mute/Volume/Standby

功耗

待機時：16.5瓦

待機（休眠）時：3.7瓦
