Bastl Instrument CITADEL FX Wizard

BASTL CITADEL FX WIZARD：9 種立體聲多重效果、內建 LFO／Pattern Generator 的 Eurorack 效果模組

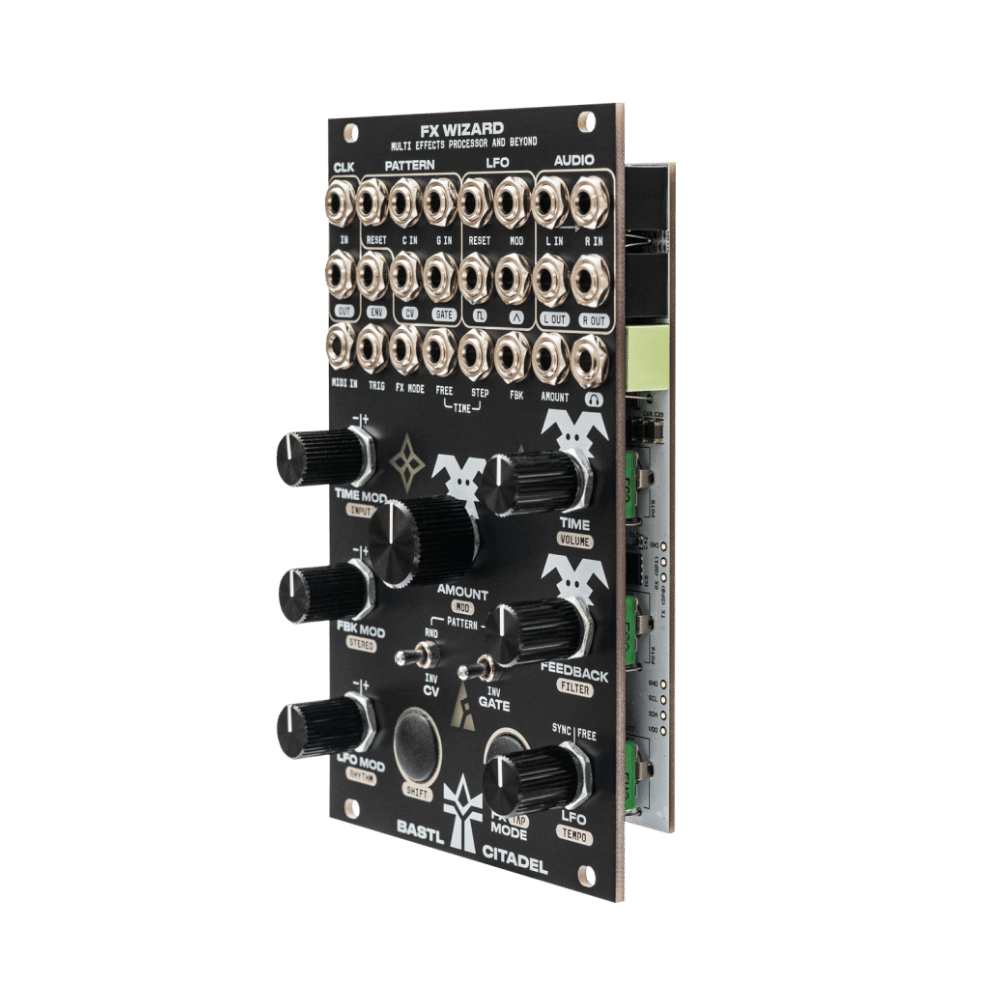

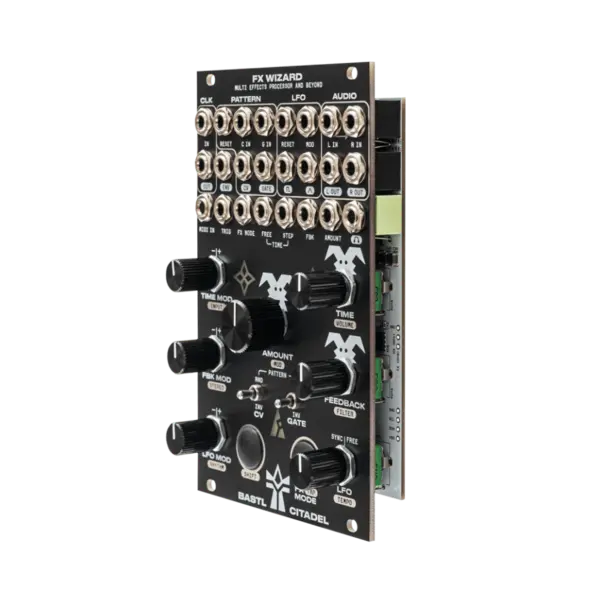

BASTL CITADEL FX WIZARD 是一款 16HP 的立體聲 Eurorack 多重效果模組，結合強大的數位處理核心、精巧的調變架構與可程式化 Pattern Generator，可在小型或大型系統中快速生成獨特的聲響設計、節奏性切片、音高錯置、數位破裂質地與極端 glitch 效果。模組源自 Bastl 人氣桌上型半模組樂器 Kastle 2，並以 Eurorack 形式徹底重製：加入完整 3.5mm patch bay、同步與 MIDI 整合、Tempo 產生器、USB-C 韌體更新、專為模組化演奏打造的操作流程，以及更適合表演的物理控制介面。

CITADEL FX WIZARD 內建 9 種多效果（FX Modes），分為 Delay、Amplitude、Pitch-Shifting 三大類。從乾淨立體聲延遲、具有展寬與極端變化的 flanger、可凍結瞬間聲音的 freezer，到 autopanner、crusher、slicer，再到 pitch-shifting、反向音色 replayer、可精細微調的 shifter，都能透過調變形成持續變化的聲音景觀。所有效果皆可使用 Time、Feedback、Amount、Filter、Stereo Detune 調整，參數範圍寬廣，從精準控制到瘋狂破碎的 glitch 感都能輕鬆生成。

調變功能是 CITADEL FX WIZARD 的核心之一。模組具備 內建 LFO（Triangle／Pulse）、Envelope Follower、Tempo 同步 Pattern Generator，能將調變訊號傳送至 Time、Feedback、Amount、FX Mode、Filter 等參數。Pattern Generator 可輸出 Gate 與 CV，支援 patch 程式化，是建構節奏性變化的主力。若希望效果對輸入音訊做出反應，也可啟用 envelope follower，打造 ducking、動態變化或節奏型效果。

在整合性方面，USB-C（位於模組背面）支援 MIDI in/out 與韌體更新，讓 FX WIZARD 能切換不同 firmware，例如 FX WIZARD 與 WAVE BARD（Kastle 2 的 sample player 版本）。

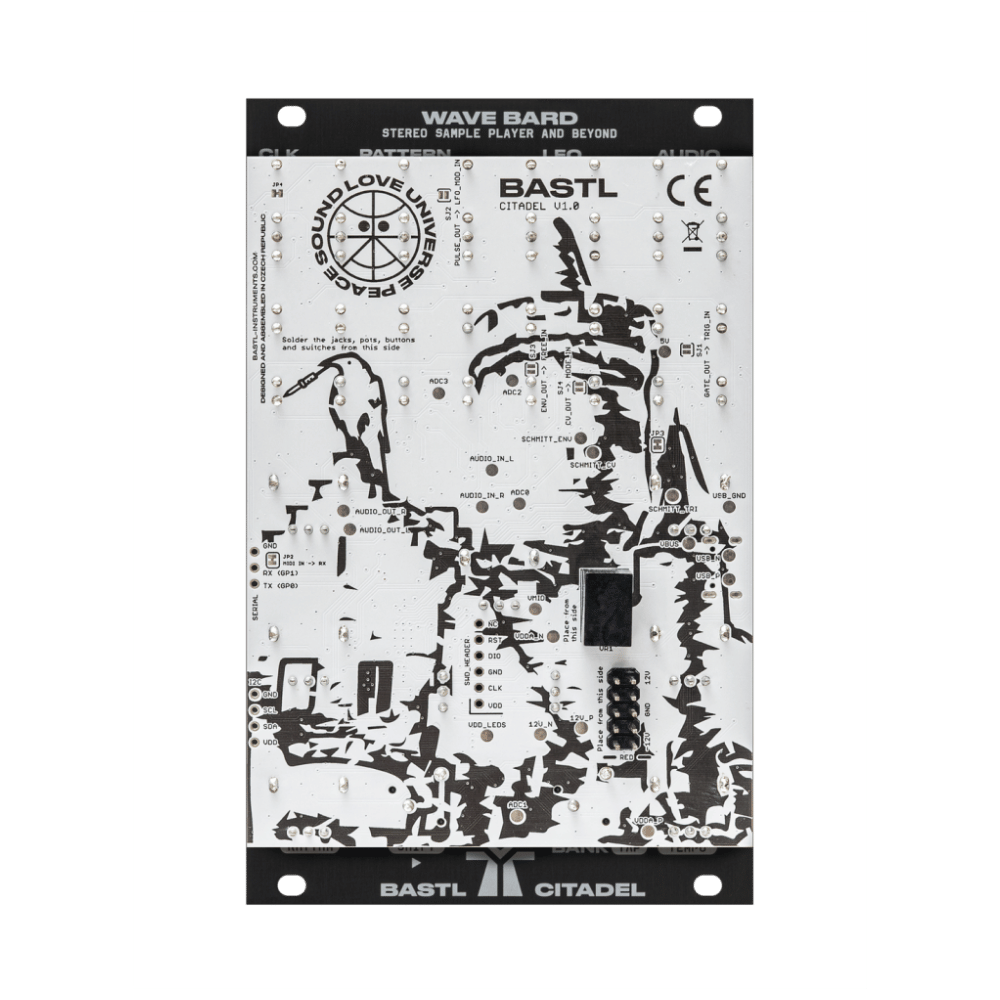

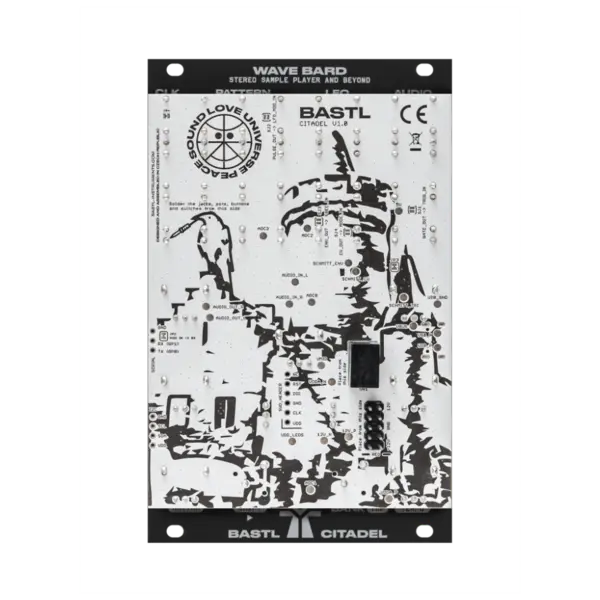

CITADEL 隨附 可翻轉式前面板，使用者可自行切換 FX WIZARD 與 WAVE BARD 雙版本外觀，Bastl 也提供方便拆裝的專用工具。此外，模組支援 USB 韌體更新，可為後續 Bastl 更新或未來 Kastle 系列 firmware 留下彈性。

CITADEL FX WIZARD 的設計強調：

1. 小系統的一機多用中心（tempo、LFO、pattern、mix、effect）

2. 大型系統中的節奏＆聲響混亂引擎（modulation-heavy glitch processor）

3. 強調 happy accidents 的表演性

產品特色

• 9 種立體聲效果（Delay、Flanger、Freezer、Panner、Crusher、Slicer、Pitcher、Replayer、Shifter）
• 44kHz／16-bit 數位音訊處理
• Time、Feedback、Amount、Filter（LP/HP）與 Stereo Detune 全部可調變
• FX MODE CV 控制，可用 CV 切換效果模式
• 內建 LFO（Triangle／Pulse），可重置、可同步、可自由運作
• 內建 Envelope Follower，可產生動態互動效果（如 ducking）
• Pattern Generator（Gate／CV），可 patch 程式化
• Tempo 產生器、Tap Tempo、Clock Divider／Multiplier
• TRIG 可同步所有效果的節奏與動作
• 可 patch 的耳機輸出，支援最高 250 Ohm
• TRS MIDI Input（clock、notes、CC、pitch bend）
• USB-C 用於 MIDI in/out 與 firmware 更新
• 立體聲 DC coupled 輸入（-10V 至 +10V），具 +12 dB gain
• 立體聲 DC coupled 輸出（-5V 至 +5V）
• 與 Kastle 2 共享生態系；支援未來 firmware

詳細規格
• 寬度：16 HP
• 深度：24 mm
• 前面板可翻轉（FX WIZARD／WAVE BARD 雙面）
• 10-pin Eurorack 電源接頭（PTC fuse 與 diode 保護）

耗電量
• +12V：< 60 mA（無耳機）
• +12V：< 90 mA（耳機最大音量）
• -12V：< 20 mA

音訊處理
• 立體聲音訊，DC coupled
• Input Range（L/R IN）：-10V 至 +10V
• Output Range（L/R OUT）：-5V 至 +5V
• Headphone Output：2Vpp（line level compatible）

FX Modes（9 種）
• Delay（stereo max 1.15 s）
• Flanger
• Freezer
• Panner
• Crusher
• Slicer
• Pitcher
• Replayer
• Shifter

調變控制（Modulation）
• Time with attenuverting modulation（S&H 或 Free）
• Feedback with attenuverting modulation
• Amount with attenuverting modulation
• Filter：Lowpass / Highpass
• Stereo Detuning
• FX MODE CV Input（帶衰減）
• Envelope Follower（ENV OUT）

內建 LFO
• Triangle / Pulse
• Reset Input
• Sync 或 Free
• LFO TRI OUT：0V 至 +5V
• LFO PULSE OUT：0V 至 +5V

Clock / Pattern / Sync
• TRIG Input
• Tempo Generator with Tap Tempo
• Divider / Multiplier
• Pattern Generator：Gate + CV Outputs，可 Patch 程式化
• CLK IN、RESET IN、G IN、C IN：0V 至 +5V
• CLK OUT：0V 至 +5V

MIDI 與 USB
• TRS MIDI Input（clock、notes、CC、pitch bend）
• USB-C（背面）：MIDI in/out、Firmware Update

其他輸入／輸出範圍
• FREE IN、NOTE IN：-0.2V 至 7V
• LFO MOD、FX MODE IN、FBK IN、AMOUNT IN、LFO RESET、TRIG IN：-5V 至 +5V

盒裝內容物
• CITADEL FX WIZARD 模組本體
• Eurorack 電源線
• 貼紙
• 面板切換工具
