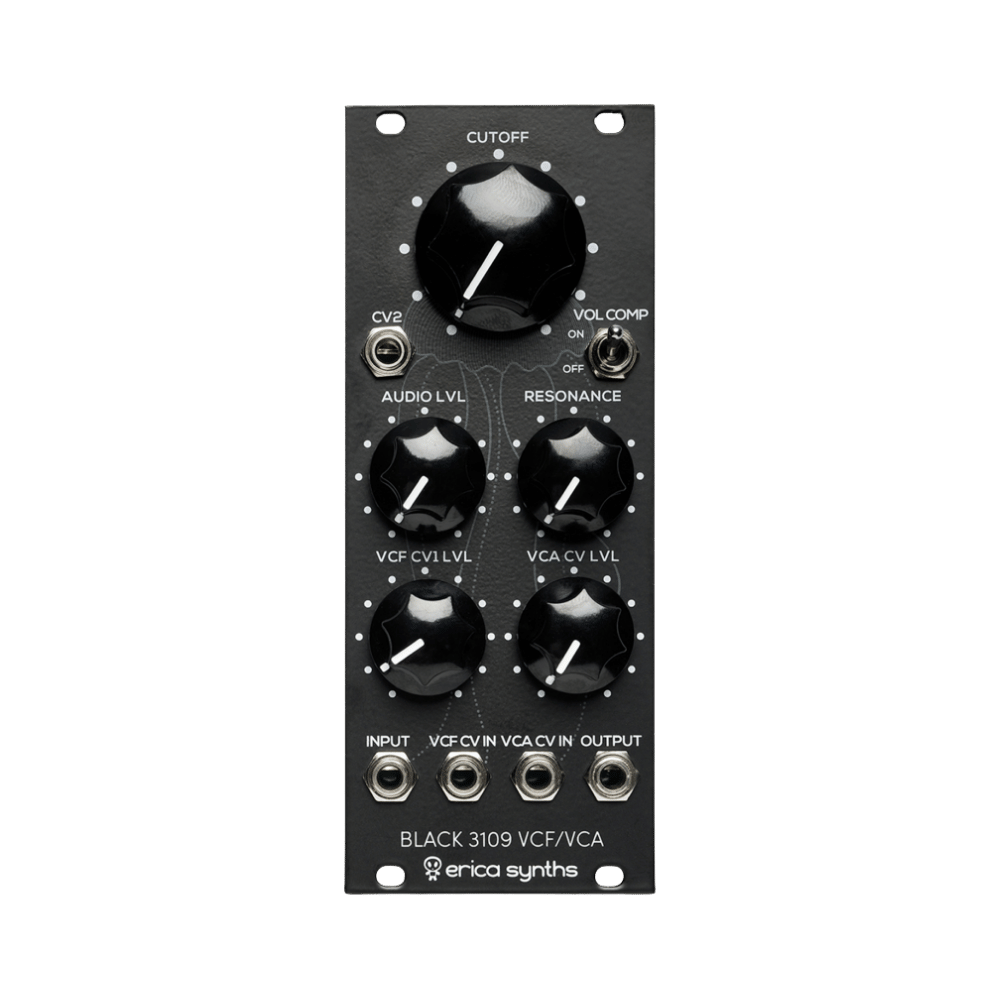

Black 3109 VCF/VCA - Roland 經典 IR3109 晶片音色重現低通濾波器 + VCA 模組
Erica Synths Black 系列以 AS3109 VCF 積體電路為核心的低通濾波器與電壓控制放大器（VCA）二合一模組。AS3109 是傳奇 Roland IR3109 晶片的現代復刻版本，IR3109 正是 Jupiter 系列、Juno 系列與 SH-101 等 Roland 經典合成器的濾波器核心，造就了那個世代無可取代的溫暖低通音色。Black 3109 VCF/VCA 在忠實重現 IR3109 音色特質的基礎上進一步改良：加入共鳴音量補償電路（消除原版晶片在高共鳴時音量下降的缺陷）、整合獨立 VCA（一模組取代兩模組）、以及 1V/Oct 音高追蹤（濾波器鍵盤追蹤精準，甚至可作為 VCO 使用）。
產品特色
AS3109 晶片 — Roland 經典音色核心
・採用 AS3109 VCF 積體電路，為 Roland IR3109 晶片的現代版本
・IR3109 原搭載於 Roland Jupiter-4、Jupiter-6、Juno-60、Juno-106、SH-101 等傳奇型號
・重現這些合成器標誌性的溫暖、圓潤低通音色，對原始電路音色高度還原
原版缺陷改良
・加入共鳴音量補償電路：原版 IR3109 設計在共鳴提升時會產生明顯音量下降，此問題已於本模組完全解決
・整合獨立 VCA：省去外接 VCA 模組的需求，單一 10HP 面板涵蓋濾波與音量控制兩大功能
1V/Oct 追蹤與雙用途設計
・Cutoff 支援 1V/Oct 音高追蹤，可配合鍵盤或音序器進行精準濾波掃描
・1V/Oct 追蹤精度足夠時，本模組亦可作為 VCO 使用，大幅提升創作靈活性
CV 控制
・Cutoff 截止頻率 CV 輸入：-5V – +5V（全掃範圍）
・VCA 電壓控制輸入：0 – +10V
・適合搭配包絡器與 LFO 進行動態濾波與音量調制
詳細規格
訊號規格
・音頻輸入電平：10 Vptp
・Cutoff CV 輸入電壓（全掃範圍）：-5V – +5V
・VCA CV 輸入電壓：0 – +10V
・濾波器類型：低通（Lowpass）
・1V/Oct 追蹤輸入：支援
模組規格
・面板寬度：10 HP
・模組深度：35 mm
・電源消耗：25 mA @+12V，25 mA @-12V
