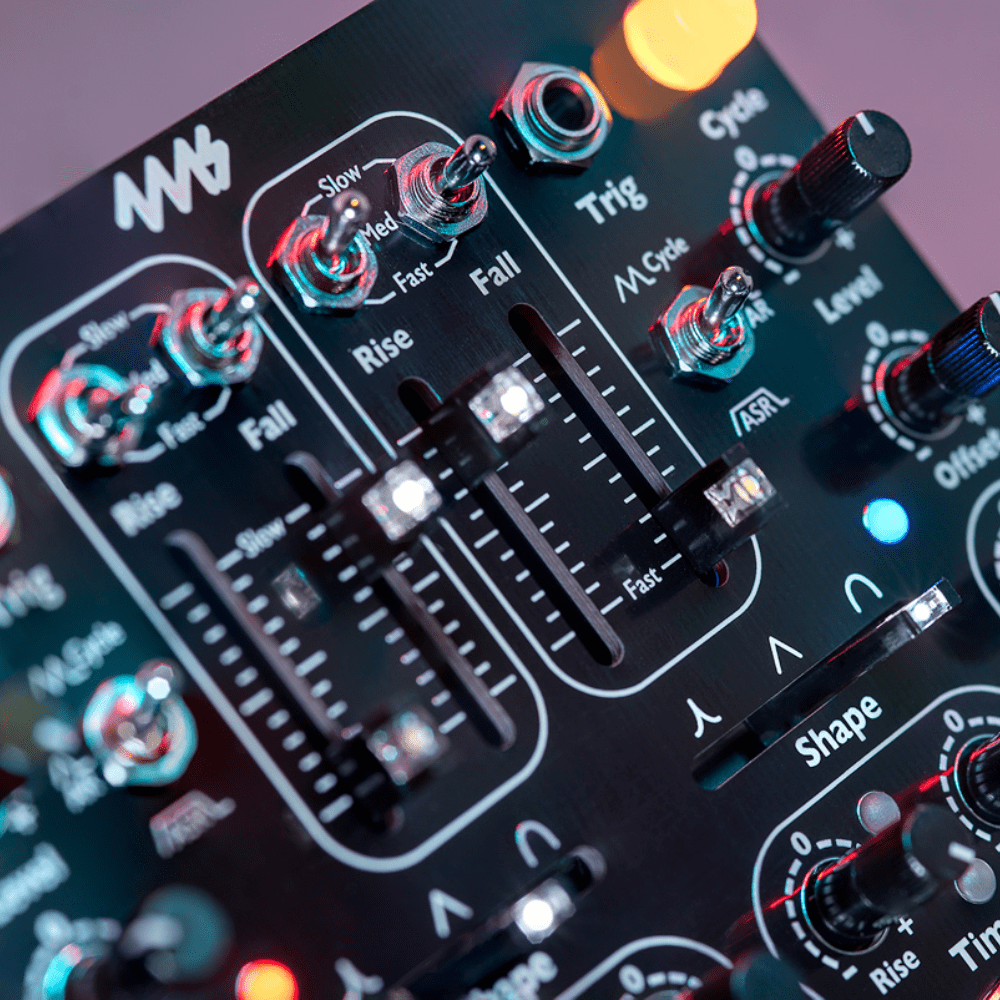

4MS - Shaped Dual EnvVCA

Shaped Dual EnvVCA 是一款雙通道模擬包絡產生器，具有波形整形功能和立體聲線性 VCA。與傳統的模擬包絡模組不同，每個包絡的波形可以通過滑動器或 CV 進行控制，而不會改變包絡的時間設定。它擁有廣泛的時間範圍，從一小時到 2.5kHz，以及大量的 CV 輸入和衰減反相器，可用作 LFO、音頻速率振盪器、平滑限制器、波形整形器、ASR/ADSR/複雜包絡產生器、獨立音頻/CV VCA、包絡跟隨器、旁鏈處理器和通用工具模組。每個通道都具有專用的線性輸出，以及可變波形輸出的衰減反相器和偏移控制，使其成為理想的調制源和立體聲 VCA。

100% 模擬設計

詳細規格

• 寬度：20HP Eurorack
• 最大深度：0.95 英寸（24 毫米，包括電源線）
• 電源接頭：10 針 Eurorack 電源接頭
• 電力消耗：
  • +12V：255mA
  • -12V：230mA

音訊/VCA

• 輸入阻抗：100k ohm
• 輸出阻抗：1k ohm，直流耦合
• VCA 增益範圍：-90dB 至 +2.0dB，對 0V 至 5V 的 CV 做線性響應
• VCA 單位增益：4.4V CV
• 頻率範圍：DC 至 20kHz，+/-0.1dB

Envelope 時間

• 最小上升或下降時間：每段約 200 微秒（最大頻率 2.5kHz）
• 最大上升時間：>20 分鐘（通常 > 40 分鐘）
• 最大下降時間：>12 分鐘（通常 > 20 分鐘）

插孔

• Env 插孔：最小 = -10.2V，最大 = +10.1V，最大幅度 9.3Vpp
• Trigger 插孔：上升沿閾值 = 1.25V
• Follow 插孔：有效範圍 = 0V 至 +5V
• EO 插孔*：
  • EOR（通道 A）：<80mV 低至 >4.50V 高 Gate 輸出
  • EOF（通道 B）：<80mV 低至 >4.95V 高 Gate 輸出
  • 最小穩定脈衝寬度：1ms，短於此值可能會產生額外的 50 微秒脈衝
• 音訊輸入/輸出插孔：-10V 至 +10V 最大範圍不削波
