EARS PRO - 專業耳機聲學量測系統

miniDSP 針對耳機 R&D 與生產品管設計的全功能量測夾具，搭載 1/2" 預極化麥克風振膜與 IEC 60318-4 規格耦合腔，並附每台獨立校正文件，可對各類型耳機進行低噪音、可追溯的頻率響應量測。鋁製機身搭配重型底座隔絕噪音，耳間距與頭帶夾持位置均可多段調整，適應不同耳機型態；選配 USB 音訊介面模組後，整合 XMOS UAC2 控制器、低噪前級、可調類比增益與耳機放大輸出，構成一體化量測系統，相容 Windows（ASIO）、macOS 與 Linux。

產品特色

量測夾具主體

・1/2" 預極化麥克風振膜，靈敏度 13.5 mV/Pa，頻率響應 10 Hz – 20 kHz

・符合 IEC 60318-4 標準耦合腔，可模擬人耳聲道特性進行校準量測

・軟矽膠人形耳廓（Shore OO 硬度 35），有效模擬人耳幾何結構

・每台單獨校正，隨附左右聲道獨立校正文件（.txt），包含頻率 / 增益 / 靈敏度漂移數據

・重型鋁製底座，有效隔離外部振動與地板噪音傳遞至量測振膜

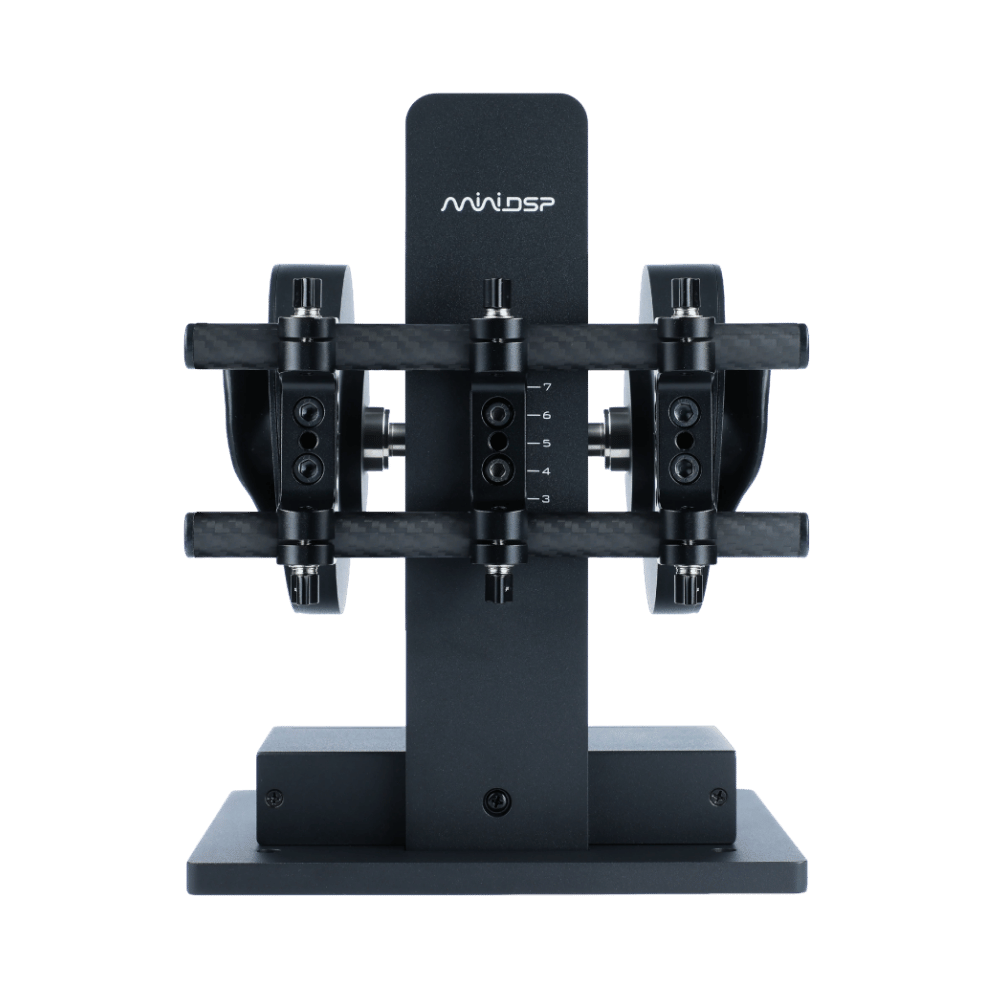

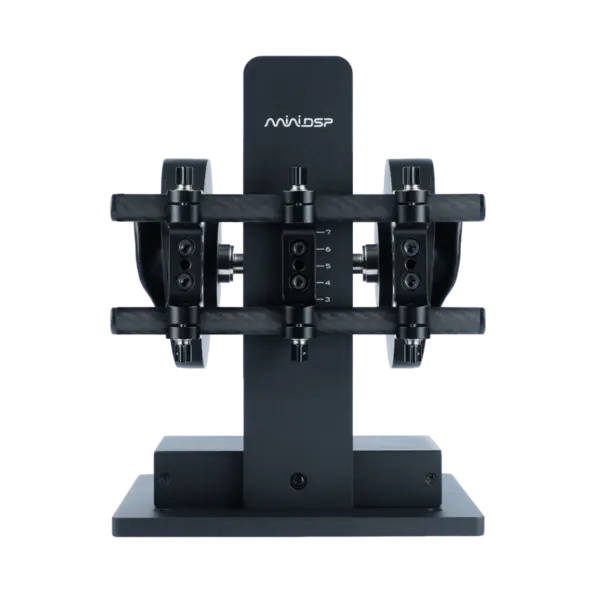

調整機構

・耳間距可調範圍：100 – 200 mm

・頭帶夾持器高度：7 段調整位置（8 mm 間距）

・耳機杯框位置：8 段調整位置（9 mm 間距）

・底板設有 4 個量測台鎖固孔，另備 3 個嘴部模擬器掛載孔（模擬器不含）

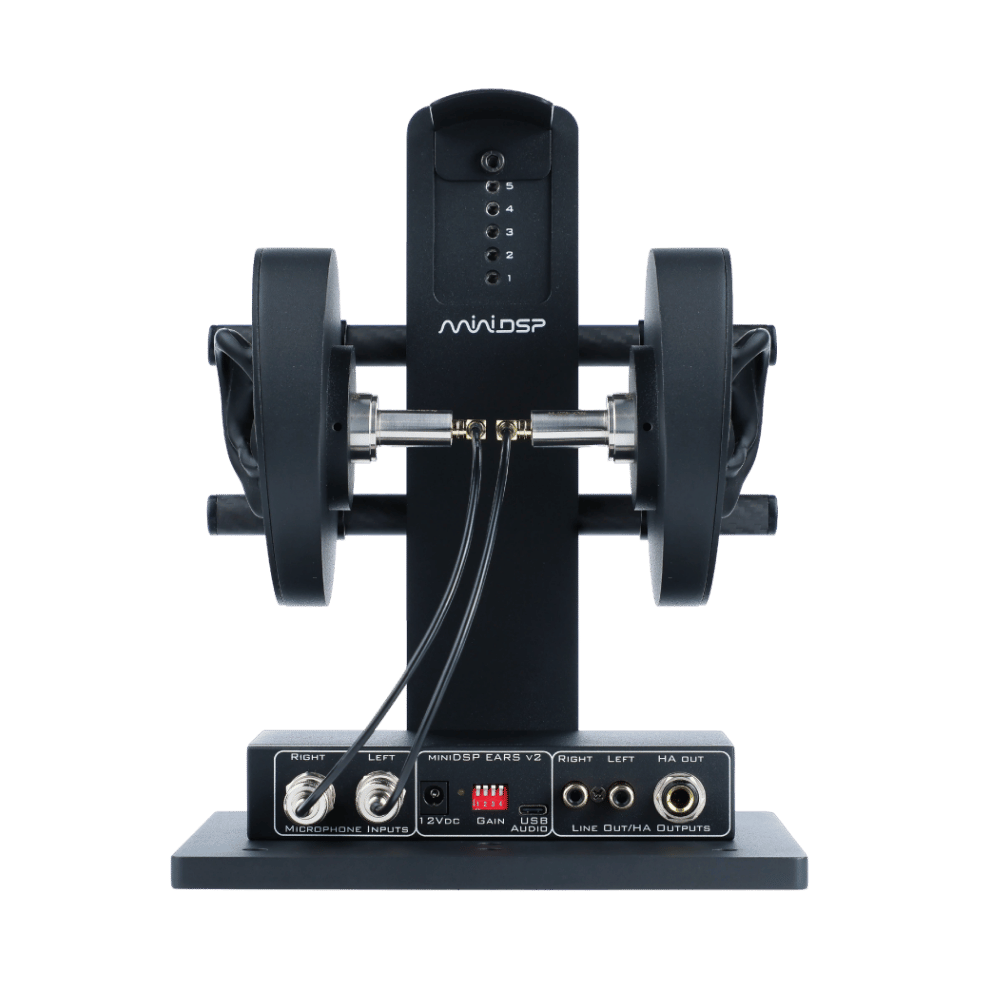

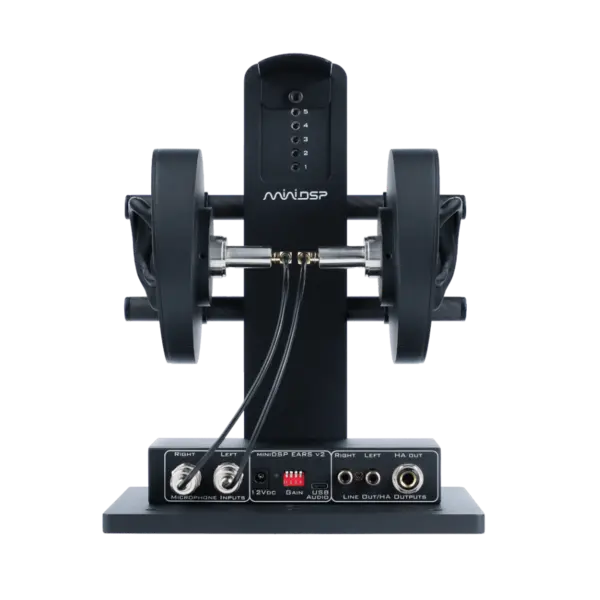

選配 USB 音訊介面模組

・XMOS 500 MHz 多核處理器，USB Audio Class 2（UAC2），支援 32-bit / 44.1 – 192 kHz

・Windows 提供 ASIO 驅動程式；macOS / Linux 即插即用

・32-bit ADC 搭配嵌入式 PGA，類比增益 0 – 45 dB（DIP Switch，3 dB 步進調整）

・麥克風前級：ICP / IEPE 恆流偏壓模式（24V / 4 mA），適用預極化振膜

・BNC 輸入接頭，最大輸入 4 Vrms（0 dB 增益），THD+N 108 dB，輸入阻抗 30 kΩ

・立體聲類比輸出：RCA 非平衡，最大 2 Vrms，THD+N 110 dB

・耳機放大輸出：6.3 mm 插孔，125 mW @ 32 Ω，頻率響應 20 Hz – 20 kHz（±0.5 dB）

・DAC 晶片：CS43131

詳細規格

量測夾具

・麥克風振膜：1/2" 預極化（ICP 振膜）

・靈敏度：13.5 mV/Pa

・耦合腔標準：IEC 60318-4

・頻率響應：10 Hz – 20 kHz

・耳廓材質：軟矽膠（Shore OO 硬度 35）

・耳板直徑：120 mm

・耳間距調整範圍：100 – 200 mm

・夾具材質：鋁合金機身 + 重型底座

・尺寸（H × W × D）：41.5 × 214.5 × 206 mm

USB 音訊介面模組（選配）

・USB 控制晶片：XMOS 500 MHz 多核，UAC2

・工作取樣率 / 位元深度：24-bit @ 48 kHz；最高支援 32-bit / 192 kHz

・ADC：32-bit，最大輸入 4 Vrms，THD+N 108 dB，輸入阻抗 30 kΩ

・最高耐壓：140 dB SPL（0 dB 增益狀態）

・類比增益：0 – 45 dB（3 dB 步進，DIP Switch 調整）

・麥克風前級模式：ICP / IEPE，偏壓 24V / 4 mA 恆流

・輸入接頭：BNC

・DAC：CS43131

・類比輸出：RCA 非平衡，最大 2 Vrms，THD+N 110 dB

・耳機輸出：6.3 mm，125 mW @ 32 Ω，頻率響應 20 Hz – 20 kHz（±0.5 dB）

・USB 接頭：Type-C

・供電：12V 外接電源（隨附）

・尺寸（H × W × D）：31 × 160 × 90 mm

隨附配件

・BNC 連接線

・遮蔽型 USB 線（1.5 m）

・12V 電源供應器（含 EU / US / UK 轉接頭）

・左右聲道獨立校正文件（依序號於官網下載）
