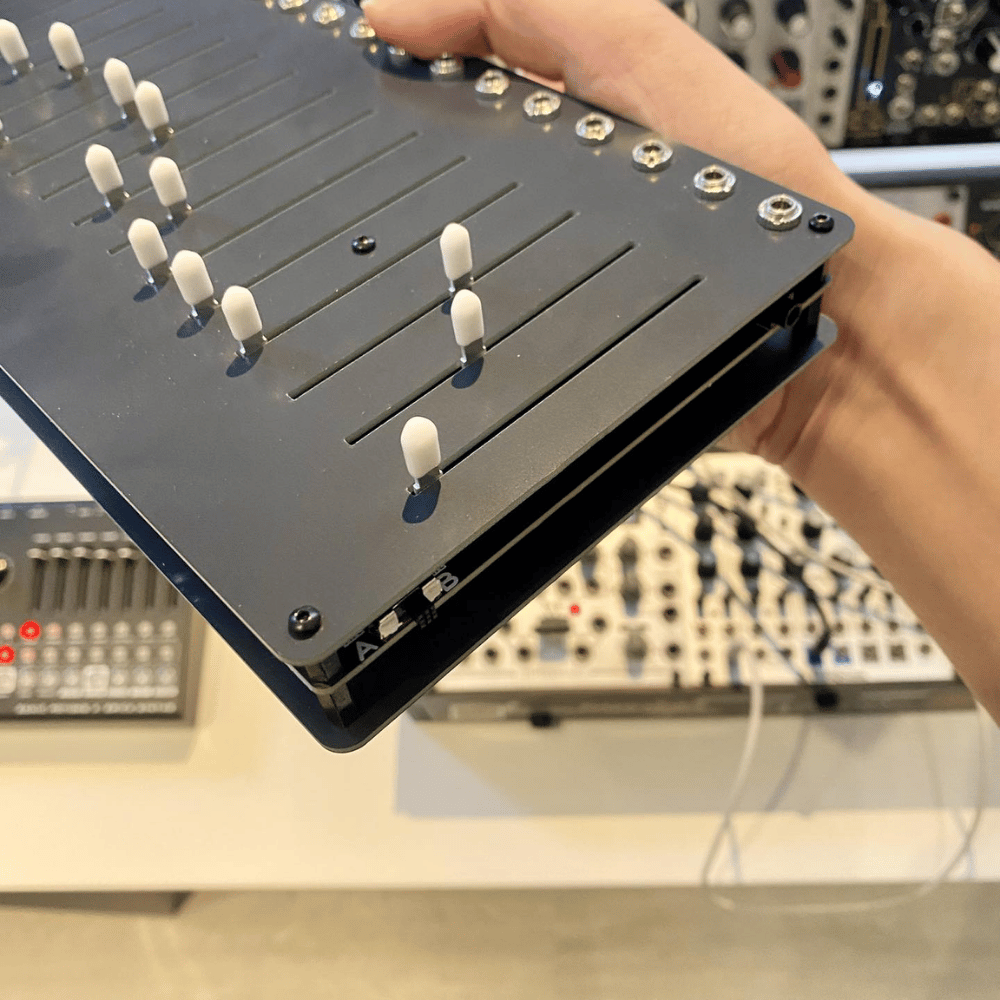

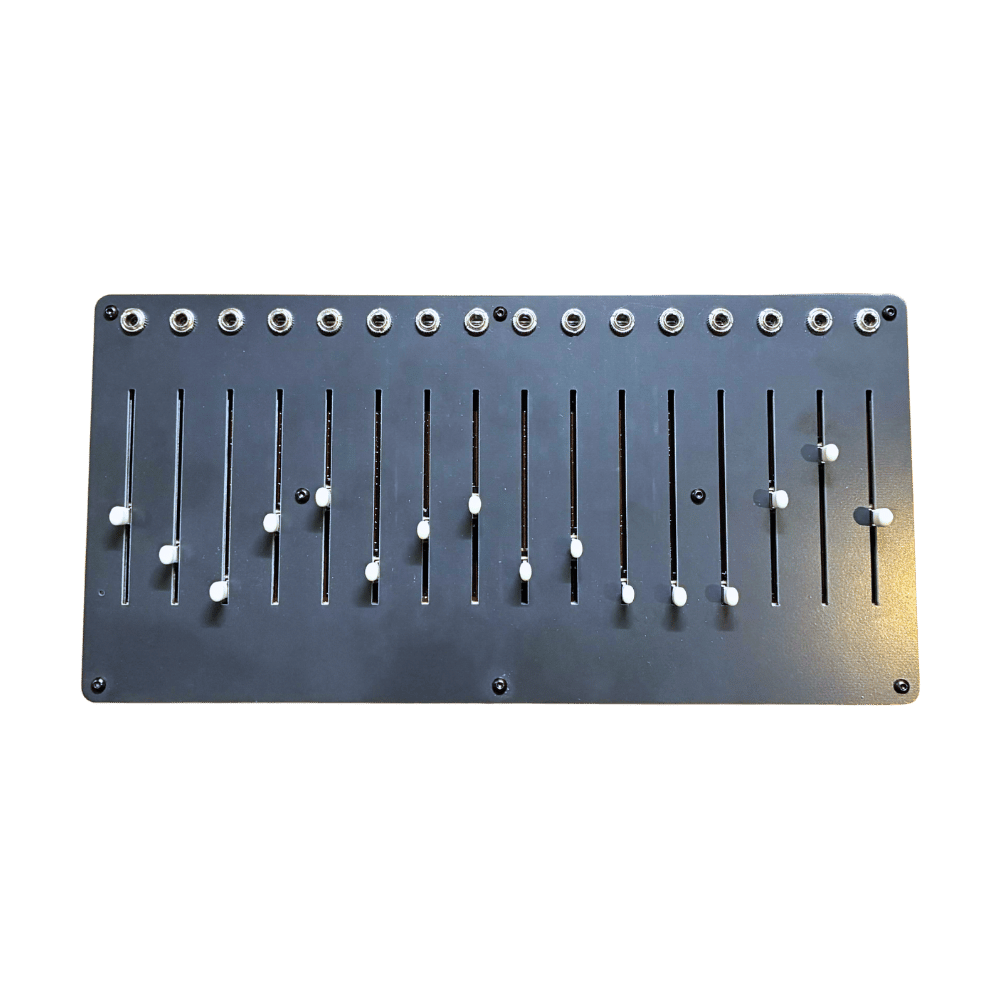

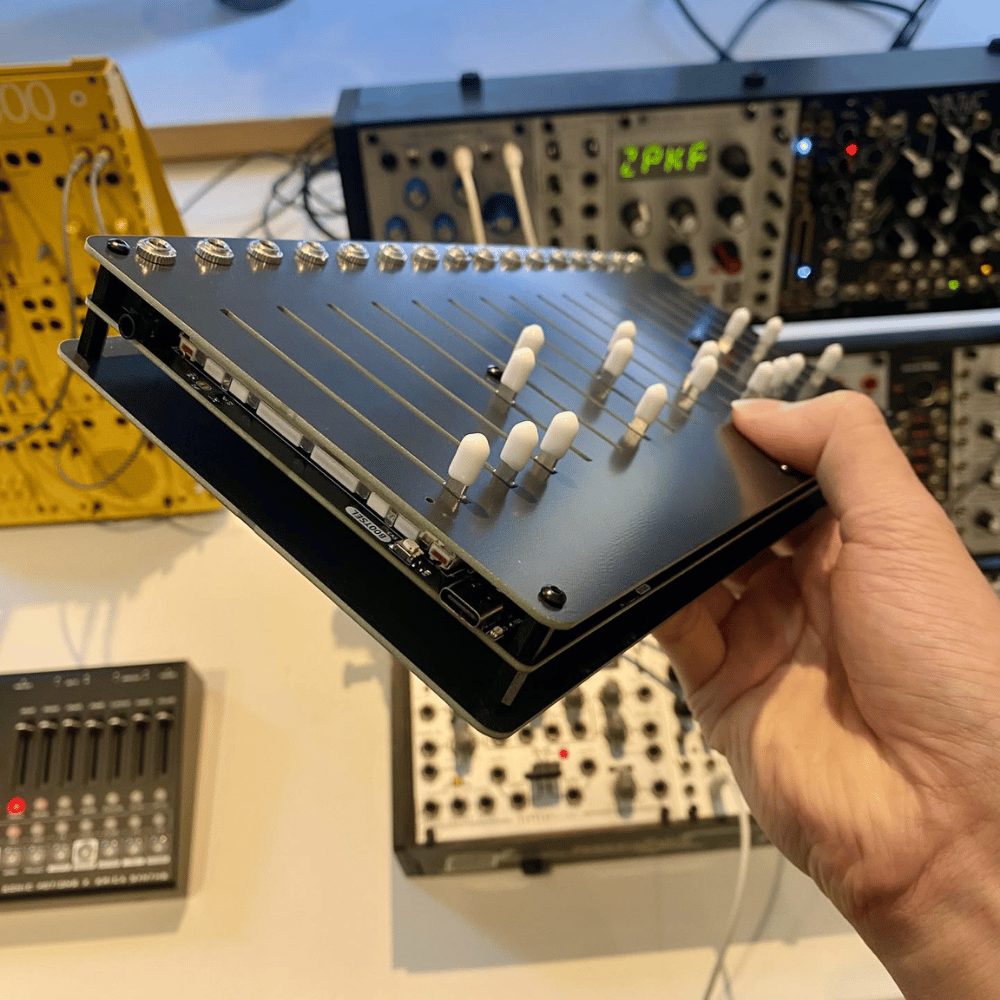

16nx Open Source MIDI / CV / I2C 推桿控制器
d.gig 16nx 是一款開放原始碼的 MIDI 控制器，內建 16 個 60mm 推桿，可同時輸出 MIDI、CV、I2C 訊號，讓使用者以最直覺的方式控制合成器、模組化系統與數位音樂設備。
這款裝置可視為經典 16n faderbank 的第二代版本。它在功能上與原始 16n 完全相容，但硬體架構全面更新，採用現代化設計、易於製造且更具成本效率。由於原版 16n 所使用的 Teensy 3.2 微控制器已停產，16nx 改以 Raspberry Pi RP2040 為核心，並在電源濾波、類比輸出電路、接頭配置與製造流程上全面升級。
16nx 可透過網頁編輯器設定，所有輸出（USB MIDI、TRS MIDI、CV、I2C）可同時運作，並支援多種音樂工作環境。使用者只需移動推桿，即可即時輸出 MIDI CC、控制電壓或 I2C 資料流，且延續了 Open Source 的精神：硬體以 CC-BY-SA 授權發布，韌體與編輯器則採用 MIT 授權。不論是製作自用版本或組織團購 PCB 板，都能輕鬆取得所有設計文件與生產資料。
產品特色
- 開放原始碼 MIDI / CV / I2C 控制器
- 16 個 60mm 推桿，可同時輸出多種控制訊號
- 支援 USB MIDI 與 3.5mm TRS MIDI（可切換 Type A / Type B 標準）
- 每個推桿皆具備獨立 0–5V CV 輸出（實際約 4.8V，依 USB 電源供應而異）
- I2C TRS 輸出可作為 Master 或 Bus 裝置，支援 ER-301、monome Ansible、Teletype 等
- USB-C 連接埠，支援最新電源與資料傳輸標準
- 全新類比放大設計，整板運作於 3.3V，並以 MCP6004 放大輸出至約 5V
- 改用垂直式 Thonkiconn 插孔，易於佈線與插拔
- MIDI / I2C 採用水平 Schurter 4332.2330 插孔，避免面板凸出
- 無前後接頭設計，可貼近其他設備使用
- 採用 KiCad 開放原始碼設計工具，取代 EAGLE
- 所有表面黏著元件支援機械貼裝，降低手焊需求
- 僅需手焊推桿、接頭與開關即可完成組裝
- 提供網頁設定編輯器，操作簡易
- 支援韌體熱插拔更新：按住 BOOTSEL 鍵連接電腦後拖入 UF2 檔即可更新
- 完全相容原版 16n 的編輯器與協定
開放原始碼資訊
- 主要製作者：Tom Armitage
- 原始開發團隊：Brian Crabtree、Sean Hellfritsch、Tom Armitage、Brendon Cassidy
- 授權條款：硬體採用 CC-BY-SA；韌體與編輯器採用 MIT License
商品規格
- 推桿數量
- 16 個（60mm 行程）
- 控制輸出
- USB MIDI / TRS MIDI / CV / I2C
- TRS MIDI
- Type A / Type B 可切換
- CV 輸出
- 16 組 0–5V（實際約 4.8V）
- 微控制器
- Raspberry Pi RP2040
- 類比放大晶片
- MCP6004
- 供電
- USB-C（5V）
- 面板固定
- M2.5 支架
- 硬體授權
- CC-BY-SA
- 韌體與編輯器授權
- MIT License
- 韌體語言
- C++
