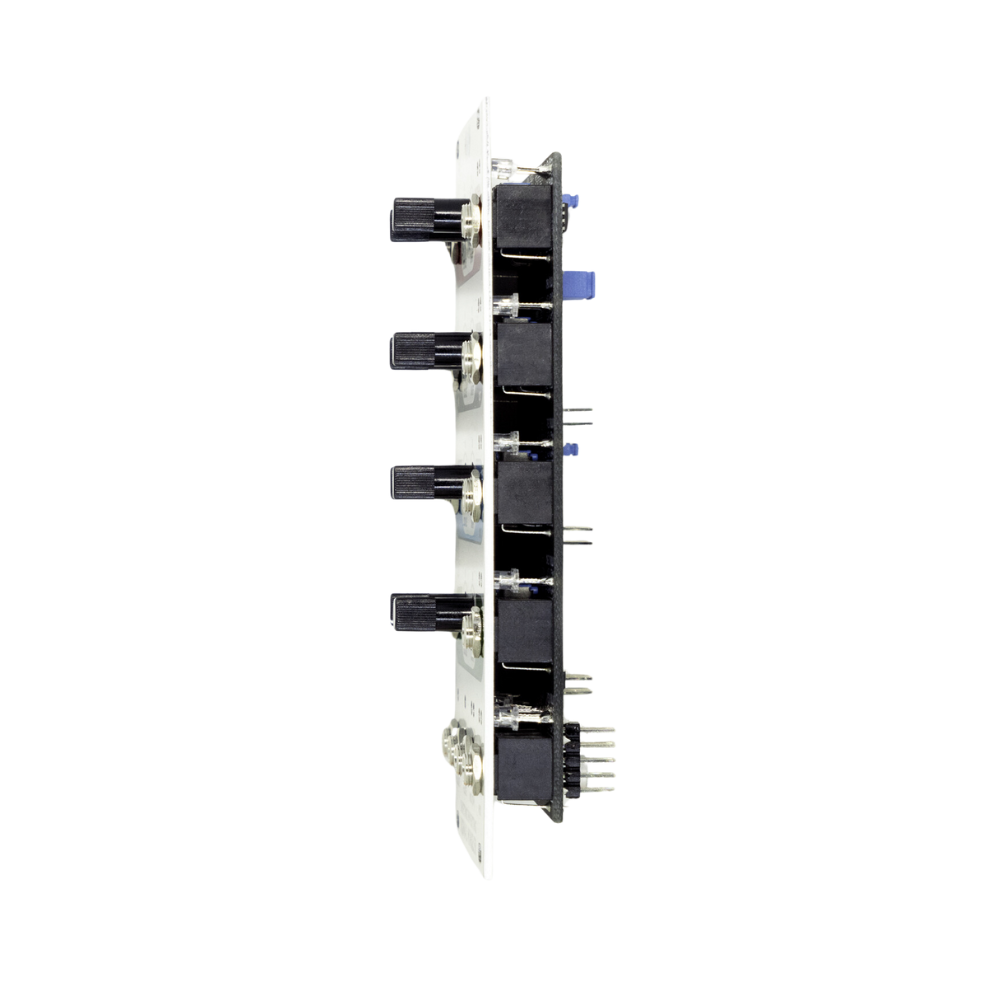

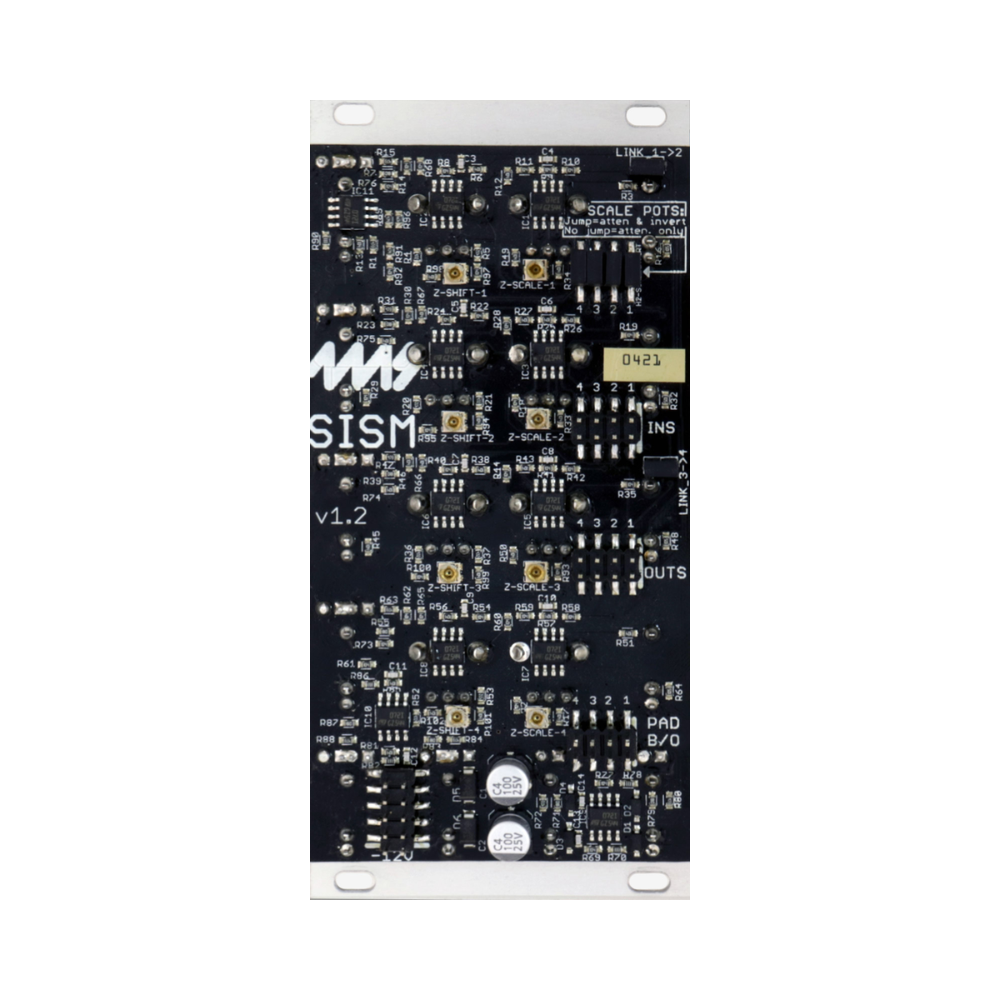

4MS - Shifting Inverting Signal Mingler

底部的四個接口以不同方式組合四個通道。MIX 是所有經過偏移的輸入信號的直接混合，Switched Mix 是所有未插入 OUT 接口的通道的混合，Positive Slice 是所有大於零伏的輸出電壓的總和，而 Negative Slice 是所有負電壓的總和。通過將一些通道正向偏移，一些通道負向偏移，+ Slice 和 - Slice 接口可用作次混合輸出。此外，將慢速三角波輸入到一個通道中，剩餘通道可以實現“髒泛”的效果，信號在兩個輸出之間跨越時會進行半波整流。通道 1+2 和 3+4 在輸入接口上是歸一化的，這對於將信號分成兩種或更多改變的形式非常方便。後面的跳線可以讓您禁用這種歸一化。每個通道還有一個跳線，使 Scale 旋鈕變為單極性（不進行反相，僅衰減）。這在混合音頻而不是 CV 時非常有用。一個擴展接頭允許對信號進行衰減（對於微調精確電壓如 1V/oct 很有用）。還有輸入和輸出接頭可以連接 QCD、QPLFO、VCA Matrix 或其他製造商的模組，如 Toppobrillo Mixiplexer 或 Circuit Abbey Intermix。

基本功能：

• 四個獨立的電壓處理通道，具有四個混合/組合輸出
• 每個通道包括：
  • 輸入接口
  • Scale 旋鈕（從反向單位增益，到零，再到正向單位增益）
  • Shift 旋鈕（加/減直流偏移，範圍從 -9V 到 +9V）
  • 輸出接口
  • 紅色和藍色 LED 指示正或負電壓，以及強度
• MIX 接口輸出所有通道的總和
• MIX SW 接口輸出所有沒有插入輸出接口的通道的總和
• + SLICE 接口輸出混合信號中的正部分（電壓大於 0V）
• - SLICE 接口輸出混合信號中的負部分（電壓小於 0V）
• 所有四個混合/組合接口上的紅色和藍色 LED 顯示信號的狀態

進階功能：

• 通道 1+2 和 3+4 在輸入上是歸一化的，因此插入通道 1（或 3）會分割信號：跳線可以禁用這種歸一化
• Scale 旋鈕有三個可通過跳線選擇的範圍：
  • 雙極性：-1x 到 +1x（反相單位增益到單位增益）——默認
  • 單極性：0 到 +1x（音量控制）
  • 增強：0 到 2x（兩倍電壓增益）
• 輸入接頭（2x4）用於將 QCD 或 QPLFO 的輸出連接到 SISM 的輸入。插入輸入接口會覆蓋接頭上的信號
• 輸出接頭（2x4）用於連接到 VCA Matrix 或其他兼容模組的輸入
• PAD 擴展接頭（2x4）用於連接到一個擴展模組，該模組對每個通道應用預設的衰減

詳細規格

模組尺寸：

• 12 HP Eurorack 格式模組
• 最大深度 0.86 英吋（22mm），包含電源線

電源消耗：

• +12V 軌道：最大 51mA
• -12V 軌道：最大 51mA

SISM 包含：

• 10-to-16 針電源線
• 4 顆 M3 Knurlie 螺絲
