首頁 » 模組化合成器 » Filter » Tiptop Audio Z2040 Low Pass VCF 類比濾波器

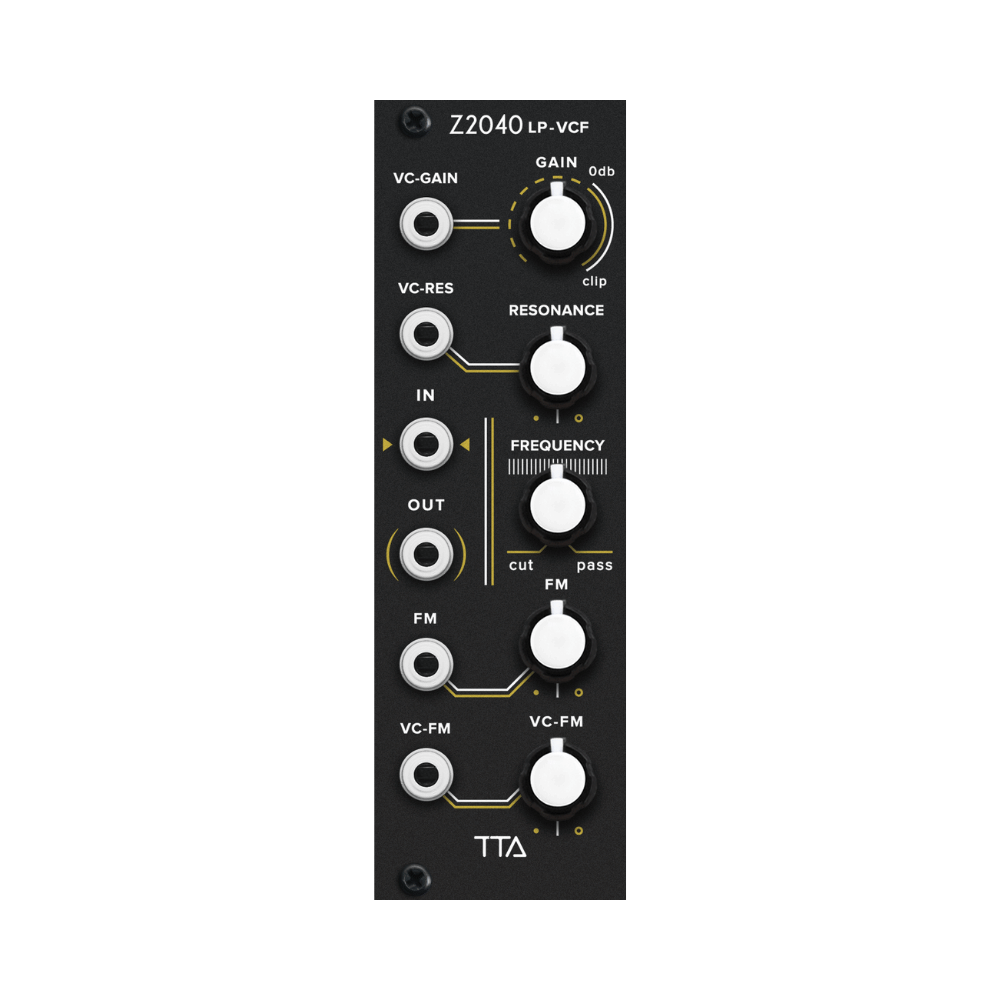

Tiptop Audio Z2040 經典復刻 24dB 4-Pole 電壓控制低通濾波器 (VCF) 模組｜延續 Prophet 5 的溫潤音色
Tiptop Audio Z2040 是一款針對 Eurorack 系統設計的 24dB 4-Pole 電壓控制低通濾波器（VCF），其核心設計靈感源自 80 年代最傳奇的類比合成器經典——Prophet 5 Rev 2 所使用的 SSM2040 濾波晶片。身為音訊產品專家，我們深知 SSM2040 在合成器歷史上的地位，它以其極致溫潤、寬廣且帶有奶油般滑順的音色特質聞名。Z2040 不僅完美繼承了這份聲音美學，更在現代 Eurorack 的架構下，加入了更多強大的調變可能與靈活的控制介面。
Z2040 的聲音表現極具動態，能夠輕鬆創造出厚實的低音（Basslines）與極具穿透力的主奏音色（Leads）。當您透過其多樣的輸入端進行音頻（Audio Rate）調變時，Z2040 會展現出極其豐富的音色層次，透過非線性電路將輸入波形與諧波交織在一起，產生充滿生命力的紋理。
除此之外，Z2040 具備極高的自激振盪（Self-oscillation）能力。當 Resonance（共鳴）旋鈕開至最大時，它會轉化為一個純淨的正弦波電壓控制振盪器（VC-Oscillator），非常適合製作俐落的打擊樂音色或清脆的口哨聲。內建的音訊 VCA 更是其一大亮點，使用者可以透過模組後方的跳線（Jumper）自由設定 VCA 的位置，決定是要作用於濾波前的輸入訊號或是濾波後的輸出訊號，極大地提升了音色設計的靈活性。無論您追求的是經典的復古美感，還是極端的實驗性噪音，Z2040 都能提供專業級的類比音質解決方案。
產品特色
- 採用離散元件設計的 4-Pole 低通濾波器，完美復刻傳奇 SSM2040 濾波核心音色。
- 提供極致溫潤、厚實且具備奶油質感的經典類比聲音特質。
- 具備自激振盪功能，可作為高品質的純淨正弦波 VC-Oscillator 使用。
- 獨特的 VC-FM Index 功能，允許透過外部電壓動態控制 FM 調變的深度。
- 內建音訊 VCA，可自由切換配置於濾波器的輸入端或輸出端。
- 豐富的調變輸入介面，全面支援 CV 訊號與 Audio 訊號調變。
- 非線性電路設計，在高增益狀態下可產生迷人的飽和與破音效果。
- 緊湊的 8HP 尺寸設計，適合各種規模的 Eurorack 機箱配置。
商品規格
- 模組類型
- 4-pole Low Pass VCF
- 濾波斜率
- 24dB / Octave
- 模組寬度
- 8HP
- 深度
- 42mm
- 重量
- 150 g
- 電流消耗
- +12V: 20mA / -12V: 20mA / +5V: 0mA
- 輸入阻抗（Audio In）
- 35K Ohm typical / 10K Ohm at maximum gain
- 輸出阻抗（Audio Out）
- 220 Ohm
- 調變輸入範圍
- +/- 2.5V
- 控制參數
- Frequency, Resonance, FM, VC-FM Index, Gain
- 核心設計
- Discrete Design (based on SSM2040 architecture)
- 調變輸入阻抗
- FM IN: 220K Ohm / VC-RES: 10K Ohm / VC-FM IN: 22K Ohm / VC-Gain: 30K Ohm
展開完整規格（1 項）
- I/O 介面
- Audio In, Audio Out, VC-Res In, FM In, VC-FM In, VC-Gain In
